Robot モデルを更新する

Robot モデルを更新するには、次の操作を行います。

1. Robotで、[アドイン] [インタフェース] [Autodesk Revit Structure]をクリックします。 [Revit Structure インタフェース]ダイアログが開きます。
2. [モデルを更新]を選択し、[オプションを更新]をクリックします。

   [Revit Structure インタフェース - オプションを更新]ダイアログが開きます。

3. 範囲と転送オプションを指定し、[OK]をクリックします。
4. [OK]をクリックして更新を開始します。

   [中間ファイル(.smxx)から更新]を選択すると、[開く]ダイアログが表示されます。このダイアログを使用してSMXX ファイルを選択します。

5. [Revit Structure からモデルを更新]ダイアログで、転送(Robot での変更に基づく Revit 内の必要なデータの更新)の進捗状況を確認できます。

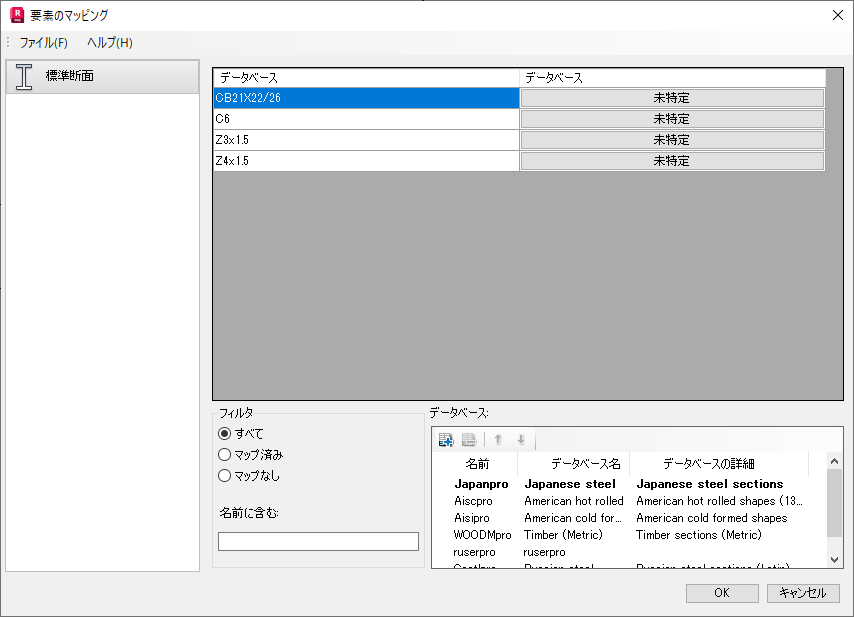

6. [部材のマッピング]ダイアログは、転送中に(Revit で定義された)断面名が Robot のアクティブな断面データベースで認識されない場合にのみ開きます。

   • 認識されないプロファイルの右側に表示される[未特定]ボタンをクリックします。別のダイアログが開きます。このダイアログで、データベースから割り当てるプロファイルを選択します。

     [部材のマッピング] ダイアログでは、以下のアイコンを使用して作業します。

     - 選択したプロファイル データベースをリストに追加します。

     - 選択したプロファイル データベースをリストから削除します。

     - プロファイル データベースの表示順を変更します(位置を 1 つずつ上下に移動)。

   • [OK]をクリックすると、データベースから選ばれた断面が、形状のプロパティに応じて、認識されない断面に割り当てられます。
7. モデルの更新が完了した後に、更新プロセス中に生じたメッセージや警告が画面上に表示されます。
