レベルや他の同様のオブジェクトが存在すると、構造フレーム要素が正しく動作しません。

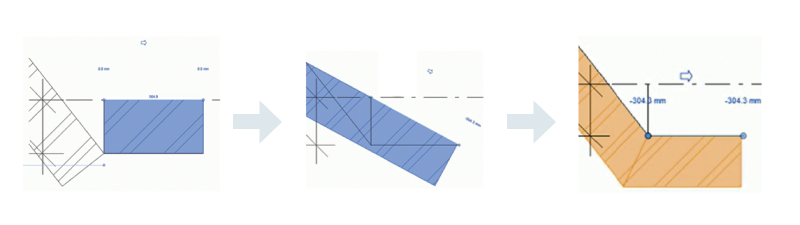

問題: 構造フレーム要素が正しく配置されません。この問題は、要素を参照レベルの近くで線分に沿って定義すると発生します。要素は、軸線ではなく参照レベルにスナップするため、不適切に切断されます。
原因: これは、近くにある参照レベルと構造フレーム(梁または柱)の距離が 1 フィート(304.8 mm)未満の場合に、構造フレーム オブジェクトが参照レベルに自動的にスナップするために発生します。
解決策:
- 構造フレーム要素(梁または柱)を選択します。
- マウスを右クリックし、コンテキスト メニューから[面からアタッチ解除]を選択します。
- フレーム要素を定義する点を手動で正しい位置に移動します。
