パート 4: 床を作成する

この練習では、建物の店舗の部屋領域に中二階を作成します。

カテゴリ 新規ユーザ 所要時間 15 分 使用するチュートリアル ファイル GSG_04_add_floor.rvt

作業を開始する前に、GSG_04_add_floor.rvt ファイルをダウンロードします。この zip ファイルをダウンロードします(チュートリアル用の練習ファイルをまだダウンロードしていない場合)。

目標

• アウトラインを描画して床を追加することにより、境界を作成します。
• 床の境界を編集して、[位置合わせ]と[トリム]ツールを使用して、閉じたループのスケッチを作成します。

ビデオを見る

下階レベルに床を作成する

1. プロジェクト GSG_04_add_floor.rvt を開きます。
   注: 中二階レベルの追加レベルがこのファイルに追加されました。歩道と駐車場を作成するために、追加の舗装要素がファイルに追加されました。
2. [プロジェクト ブラウザ]の[平面図]で、[中二階]をダブルクリックします。
3. [建築]タブ [構築]パネル (床)をクリックします。
4. [修正 | 床の境界を作成]タブ [描画]パネル (壁を選択)をクリックします。

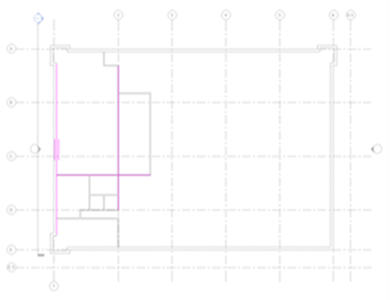

5. 図に示すように、3 つの壁にカーソルを合わせて、それぞれをクリックして境界線を配置します。

6. [修正 | 床の境界を作成]タブの [描画]パネルで、線分セグメントを配置するために変更します。

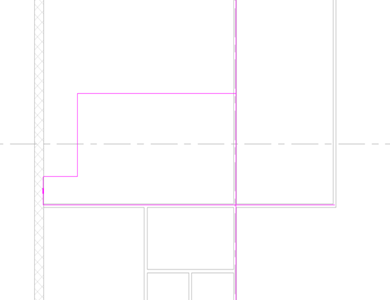

7. ここで示すように、追加する境界線を配置します。
8. [修正 | 床の境界を作成]タブで、[コーナーへトリム]を選択します。

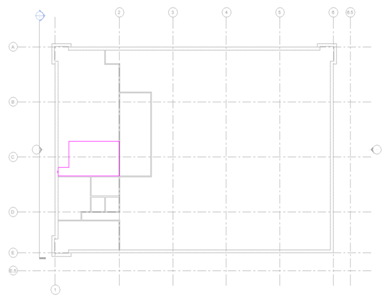

9. 維持する側面の線を選択して、境界のコーナーをトリムします。

10. 境界が閉じたループを形成した後、[モード]パネルで (編集モードを終了)をチェックします。ダイアログで[はい]をクリックします。
