パート 7: 窓を配置する

この練習では、立面図ビューと平面図ビューで作業して、モデルに窓を追加します。位置合わせツールと寸法ツールを使用して、より正確に窓を配置します。

カテゴリ 新規ユーザ
所要時間 10 分
使用するチュートリアル ファイル GSG_07_place_windows.rvt

作業を開始する前に、GSG_07_place_windows.rvt ファイルをダウンロードしてください。この zip ファイルをダウンロードします(チュートリアル用の練習ファイルをまだダウンロードしていない場合)。

目標

ビデオを見る

窓を追加する

  1. 窓を配置します。
    1. GSG_07_place_windows.rvt のプロジェクトを開きます。
    2. [プロジェクト ブラウザ]の[平面図]で[01- Store Floor]をダブルクリックします。
    3. [建築]タブ [構築]パネル (窓)をクリックします。
    4. タイプ セレクタで、[M_FIXED 0610 x 1220mm]が選択されていることを確認します。

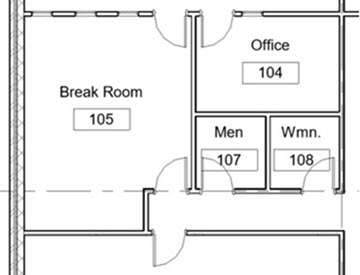

    5. 図に示すように、クリックしてオフィス(104)に窓を 1 つ配置し、休憩室(105)に窓を 3 つ配置します。
    6. 図に示すように、休憩室(105)の外壁に窓を 4 つ配置します。
    7. [Esc]キーを 2 回押して、窓ツールを終了します。
  2. 窓タイプを作成する:
    1. 作図領域で外壁の窓を選択し、プロパティ パレットで (タイプを編集)をクリックします。
    2. [タイプ プロパティ]ダイアログで、[複製]をクリックします。
    3. [名前]ダイアログで「610 x 610 mm」と入力して、[OK]をクリックします。
    4. [寸法]の[高さ]および[幅]に「610」と入力して、[OK]をクリックします。
    5. 外壁の他の窓を選択し、タイプ セレクタで「M_はめ殺し 610 x 610 mm」と入力します。

[寸法]ウィンドウでの等間隔設定

  1. [01-Store Floor]平面図を開きます。
  2. [注釈]タブ [寸法]パネル (平行寸法)をクリックします。
  3. 休憩室(105)の北壁を選択し、各窓の中心線を選択して、休憩室の南壁を選択します。
  4. 西の壁の左側をクリックして、寸法線を配置します。

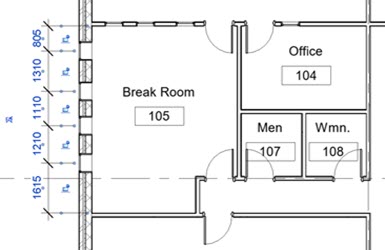

    4 つの寸法はそれぞれ異なることに注目してください。

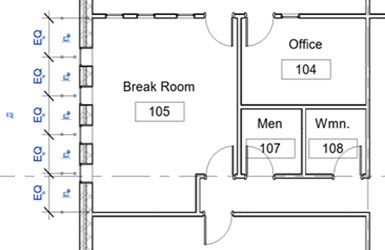

  5. 均等記号(EQ)をクリックして、[Esc]を 2 回押します。

    すべての寸法が等しくなるように窓が移動します。

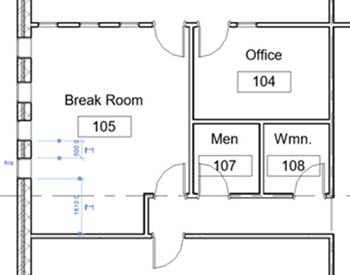

  6. 休憩室の北側の内壁を選択します。壁の上にカーソルを置き、移動アイコン が表示されたら壁を上下にドラッグして、設計の意図が維持されていることを確認します。

窓の位置を合わせる

  1. 西立面図を開きます。
  2. [修正]タブ [修正]パネル (位置合わせ)をクリックします。

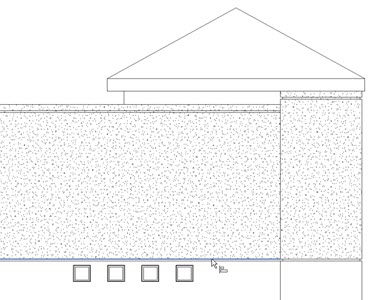

  3. 壁の化粧目地の上部をクリックし、一番右の窓のトリムの下部エッジをクリックします。

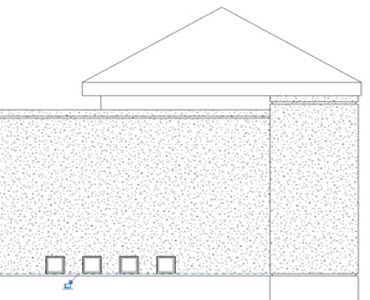

  4. 同じ手順を繰り返して、他の窓を壁の化粧目地に位置合わせします。
  5. (修正)をクリックします。
