パート 10: ビューを作成する

この練習では、断面図ビュー、外壁の部分詳細ビュー、パラペットの詳細吹き出しを作成します。

カテゴリ 新規ユーザ
所要時間 10 分
使用するチュートリアル ファイル GSG_10_views.rvt

作業を開始する前に、GSG_10_views.rvt ファイルをダウンロードします。この zip ファイルをダウンロードします(チュートリアル用の練習ファイルをまだダウンロードしていない場合)。

目標

ビデオを見る

断面図ビューを作成する

  1. GSG_10_ビュー.rvt のプロジェクトを開きます。
  2. [プロジェクト ブラウザ]の[平面図]で[01 - Store Floor]をダブルクリックします。
  3. [表示]タブ [作成]パネル (断面)をクリックします。

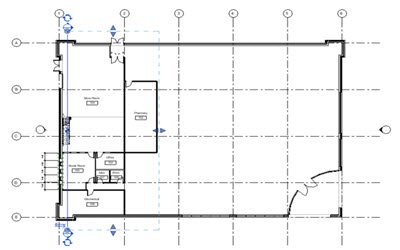

  4. グリッド 1 に近い建物の南壁の外側をクリックして、北側の建物の外側までカーソルを上に移動し、クリックして、次のように階段のほぼ中央をとおる断面線を配置します。
  5. フリップ コントロール()をクリックして、店舗の部屋 #103 が含まれるように断面図を反転します。
  6. 循環コントロール()を上で 2 回クリックして、断面記号(尾)オプションを切り替え、上と下に断面記号(頭)を表示します。
  7. [Esc]を押します。

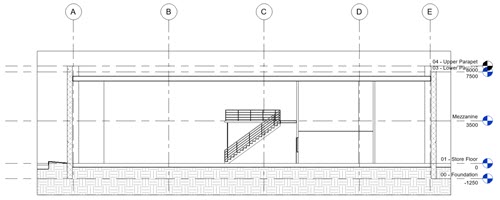

  8. 断面記号(頭)をダブルクリックして、断面図ビューを開きます。
  9. ビュー コントロール バーで、 (トリミング領域を非表示)をクリックします。

部分詳細ビューを作成する

  1. [表示]タブ [作成]パネル (部分詳細)をクリックします。
  2. タイプ セレクタで、[断面図]の下にある[Wall Section]をクリックします。

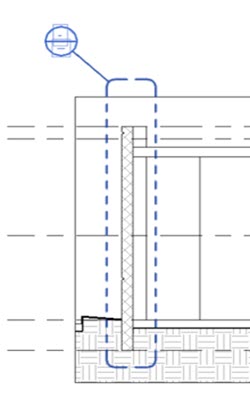

  3. 建物の北側(断面図ビューの左)の壁全体(基礎から屋根)に部分詳細を作成するには、左下をクリックして左下コーナーを定義し、右上をクリックしてボックスの右上のコーナーを定義します。
  4. 部分詳細を選択して、[記号をドラッグ]コントロールを使用して、部分詳細記号をドラッグし、部分詳細の左上に表示します。
  5. [Esc]を押します。
  6. 吹き出し記号をダブルクリックして、部分詳細ビューを開きます。
  7. ビュー コントロール バーで、 (トリミング領域を非表示)をクリックします。
  8. ビュー コントロール バーで、ビューの詳細レベルを[標準]に変更します。
  9. [作成]パネルで (吹き出し)をクリックします。
  10. タイプ セレクタの[詳細ビュー]で、[詳細]をクリックします。

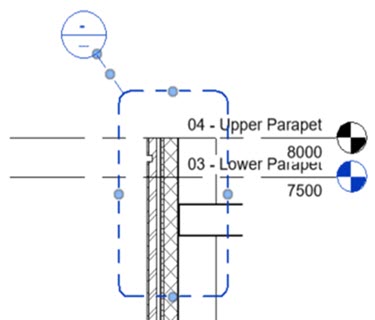

  11. 壁のパラペットの周りに吹き出しを描画します。
  12. 部分詳細記号の位置を左上に変更します。
  13. 部分詳細記号をダブルクリックして、詳細ビューを開きます。
  14. ビュー コントロール バーで、 (トリミング領域を非表示)をクリックします。
