この手順では、筐体の外側の筐体と冷却ファン ブラケットに塑性材料(ABS)を割り当てます。

前の手順で使用したナビゲーション テクニックのいくつかを使用する必要があるため、これらを理解しておいてください。

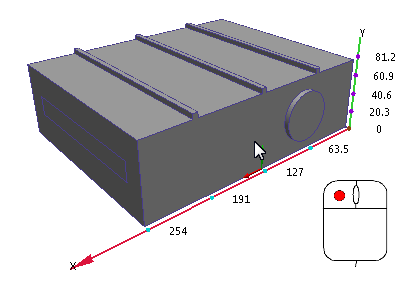

1.筐体部品をクリックして選択します。

2.筐体と空気の各部品で[Ctrl]キーを押しながらマウスの中ボタンをクリックして、それらを非表示にします。

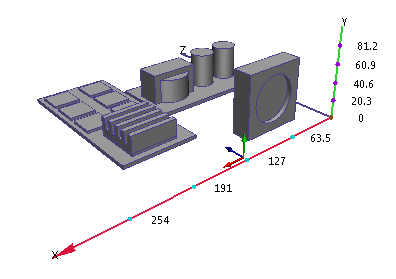

次のように表示されます。

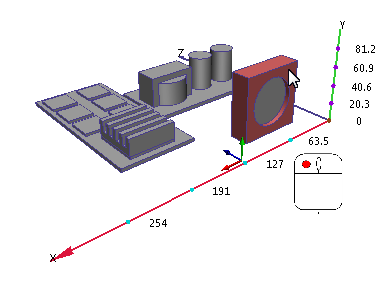

3.冷却ファン ブラケットを選択します。

4.[材料]状況依存パネルで[編集]をクリックします。

5.[材料]クイック編集ダイアログで、材料の種類を選択します。

• a.[種類]行で、右側の列をクリックします。
• b.[固体]を選択します。

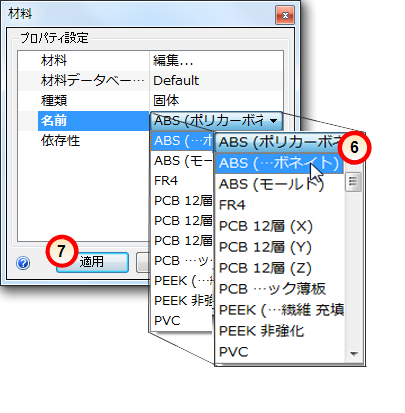

6.[名前]メニューから[ABS (モールド)]を選択します。

7.[適用]をクリックします。

次のような設定になっていることを確認します。

8.ABS 材料が正しく割り当てられていることを確認するには、デザイン スタディ バーと部品の色付けを確認します。

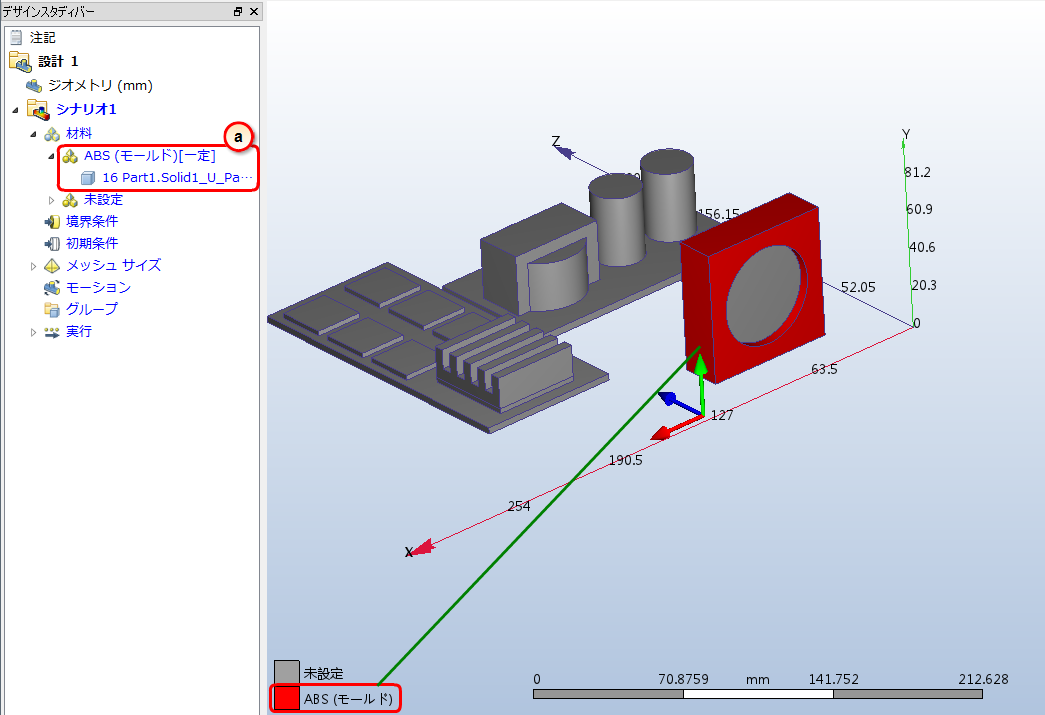

• a.デザイン スタディ バーで、[ABS (モールド)]の部品に対する材料割り当てを確認します。

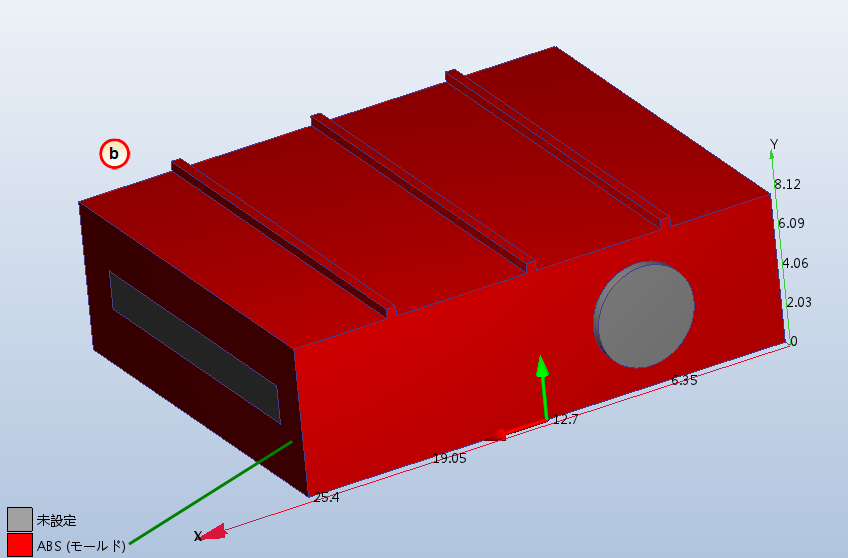

• b.筐体部品の色が凡例の[ABS (モールド)]の色に対応している必要があります。

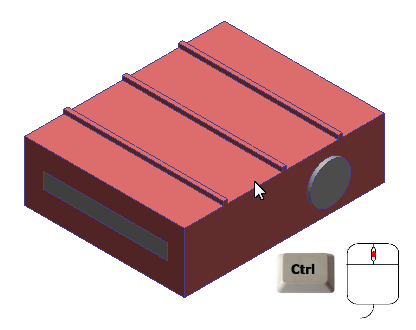

筐体部品を抑制解除すると(モデルの外側で[Ctrl]を押したままマウスの中央ボタンをクリック)、次のように表示にされます。
