放熱: 大型チップ

この手順では、大型チップに放熱を適用します。ヒートシンクはこのチップにマウントされます。

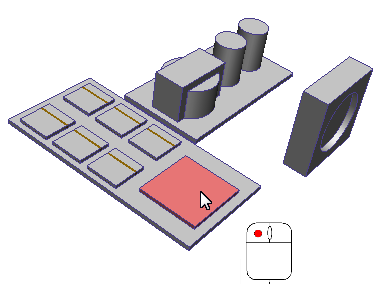

1.大型チップをクリックして選択します。表示するには、[Ctrl]を押しながらマウスの中央ボタンをクリックしてヒートシンクを非表示にします。

2.[境界条件]状況依存パネルで[編集]をクリックします。

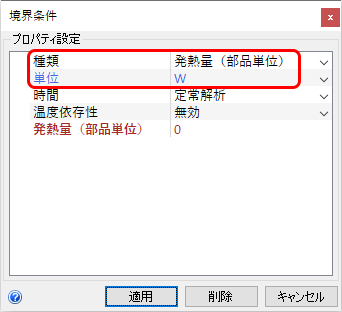

3.[種類]が[発熱量(部品単位)]で、[単位]が[W] (ワット)であることを確認します。

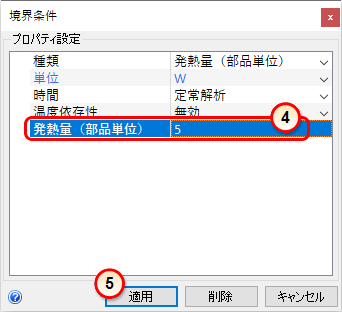

4.[発熱量(部品単位)]行に 5 と入力します。

5.[適用]をクリックします。

次のような設定になっていることを確認します。

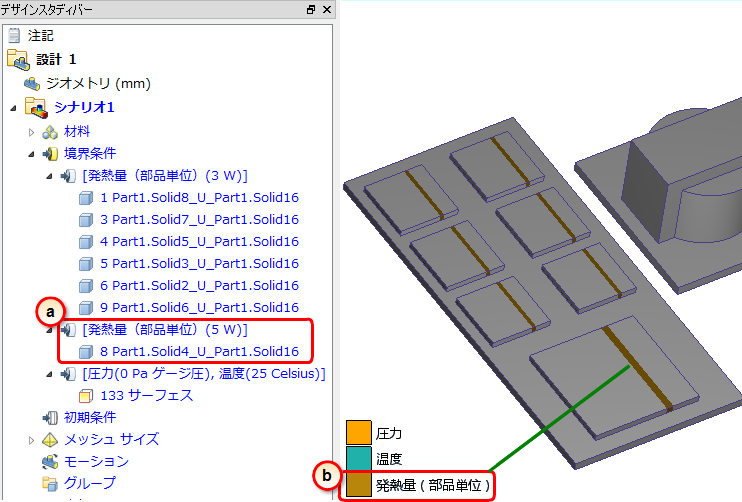

6.条件がチップに正しく適用されているか確認するために、デザインスタディバーと大型チップの色付きのストライプを確認します。
