流速結果

解析結果タブをクリックします。

このステップでは、断面とベクトルを使って流速結果を確認します。

断面はモデルをスライスした面上の結果を表示するものです。流れについて包括的な理解を得るのに役立ちます。ベクトルは装置内の流れの方向と大きさを表します。

解析結果タブで平面をクリックします。

平面を作成するには、平面状況依存パネルで追加をクリックします。

平面の向きを設定するには、平面をクリックし、状況依存ツールバーで[Z]をクリックします。

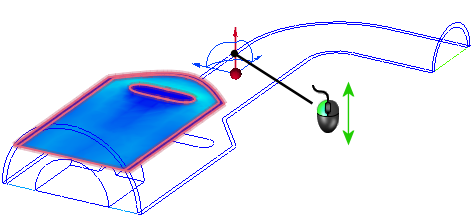

平面を移動するには、平面に垂直なトライアド軸をドラッグします。

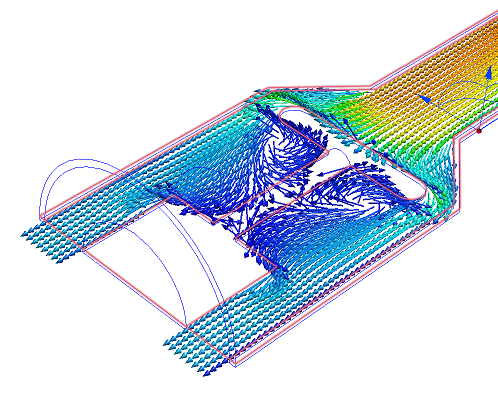

ベクトルを表示するには、平面状況依存パネルのベクトルメニューで、流速ベクトルを選択します。

ベクトルの間隔を調整するには：

1. 平面状況依存パネルで編集をクリックします：
2. 平面制御ダイアログのグリッド間隔スライダーを細かいに向けてドラッグしてください。（スライダーはダイアログ下部近くにあります。）

ベクトルを異なる長さで表示するには（速度によって変化）：

1. ベクトルの設定タブをクリックします。
2. 長さグループで、長さ範囲を選択します。
3. 最小スライダーを左にドラッグし、最大スライダーを右にドラッグすることにより、レンジを変化させます。

コンターを非表示にするには、平面を右クリックし、アウトラインを選択します。

対称面の近くの断面を移動し、ポペットの近くを拡大します。
