テンプレートからの材料割り当て
このセクションでは、既存のテンプレートから材料の割り当てを行います。
設定タブで材料をクリックします：

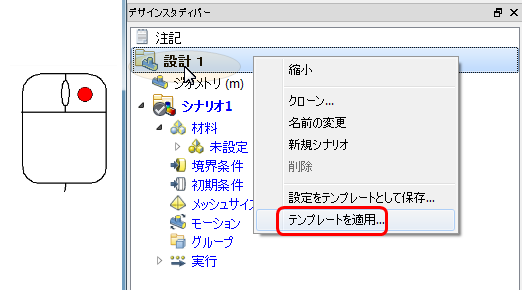

[デザイン]ブランチを右クリックし、[テンプレートを適用]を選択します。
faucet_example.tplを選択し、適用をクリックします。
プロンプトに対してはいをクリックします。
注: 設定は、デザイン スタディ バー上の部品またはモデル上への直接ドラッグにより適用できます。このステップでは、デザインスタディバーの部品名の上に設定をドラッグします。

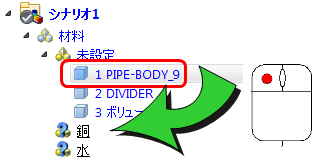

Pipe-Body部品をクリックし、銅材料の上にドラッグします。

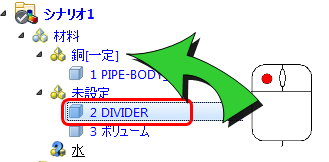

Divider部品をクリックし、銅材料の上にドラッグします。

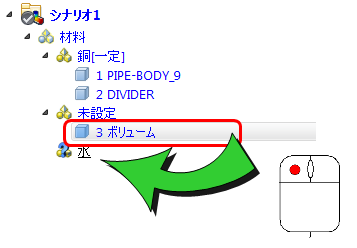

Volume 部品をクリックし、水材料の上にドラッグします。
テンプレートについての詳細
