Autodesk® Fusion 360 から起動する

Fusion 360 から起動するには、この手順を実行します。

ステップ 1: Fusion 360 を起動してモデルを開く

データ パネルの[サンプル]セクションで、次を参照します。

基本トレーニング > 14 - CFD チュートリアル > 軸方向逆止弁

1. データ パネルが表示されていない場合は、画面の上部の [データ パネルを表示]アイコンをクリックします。プログラム ウィンドウの左側にデータ パネルが表示されます。
2. データ パネルの最上位レベル(ホーム ビュー)は、プロジェクトとサンプルの 2 つのサブセクションに分割されています。必要に応じて[プロジェクト]リストの下部にスクロールし、[サンプル]リストを確認します。
3. サンプルの[基本トレーニング]エントリを探してダブルクリックします。データ パネルに、トレーニング レッスンのモデルを含むフォルダのリストが表示されます。
4. 14 - CFD Tutorials フォルダを開きます。
5. AXIAL-CHECK-VALVE ファイルをダブルクリックして開きます。

ステップ 1: モデルを保存する

サンプル モデルを最初に開いたときの Fusion のアクティブなワークスペースは、[モデル]または[スカルプ]ワークスペースです。モデルは読み取り専用なため、パーソナル プロジェクトに保存する必要があります。

1. [ファイル] > [名前を付けて保存]をクリックします。
2. 必要に応じて、トレーニング モデルを保存するためのプロジェクトを作成します。
   1. [新規プロジェクト]をクリックします。
   2. プロジェクト名を指定します。
   3. [Enter]を押します。
3. 必要に応じて、トレーニング モデルを保存するためのフォルダをプロジェクト内に作成します。
   1. [新規フォルダ] をクリックします。
   2. フォルダの名前を指定します。
   3. [Enter]を押します。
   4. 新しいフォルダをダブルクリックして、現在のファイルの保存場所にします。
4. 保存(Save)をクリックします。

ステップ 3: [単純化]ワークスペースにする

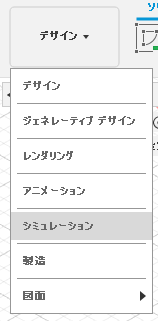

1. [ワークスペース]ドロップダウン メニューから[シミュレーション]を選択します。



2. ([設定]タブ> [単純化]パネル> [単純化])をクリックします。

ステップ 4: モデルを起動する

ツールバーの[CFD]アイコンをクリックします。

ステップ 5: デザイン スタディを作成する

[デザイン スタディ マネージャ]ダイアログ ボックスが開きます。このチュートリアルでは、[スタディ名]、[設計名]、[シナリオ名]、[スタディ パス]を既定のままにします。必要に応じて、任意のスタディ パスに変更します。

[起動]をクリックします。

Autodesk® CFD が起動し、チュートリアル用にデザイン スタディが作成されます。
