非定常温度境界条件を割り当て

流入口を選択します。

次のいずれかの方法で[境界条件]クイック編集ダイアログを開きます。

• 状況依存ツールバーで編集をクリックします：

• 境界条件状況依存パネルで編集をクリックします：

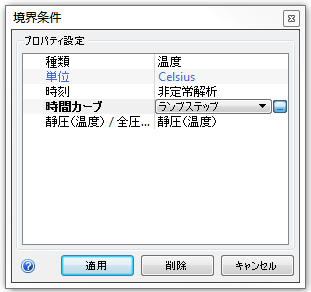

[種類] = 温度

[単位] = Celsius

[時刻] = 非定常解析

[時間カーブ] = ランプ ステップ

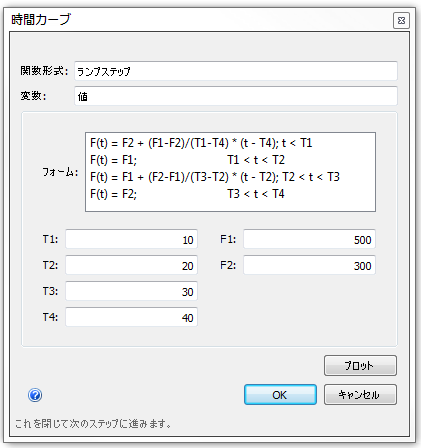

時間カーブダイアログで：

T1 = 10、T2 = 20、T3 = 30、T4 = 40

F1 = 500、F2 = 300

[OK]をクリックします。

[Apply]をクリックします。

非定常境界条件についての詳細
