チップ上の発熱量(部品単位)

設定タブで選択モードをボリュームに設定

外部空気部品、筐体、内部空気部品を非表示にします。

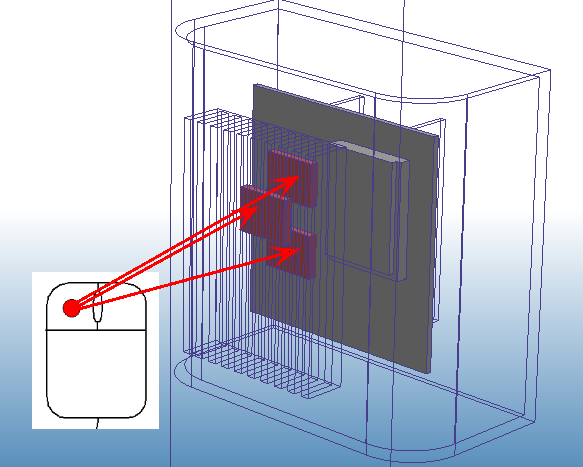

チップを 3 つ選択します。

次のいずれかの方法で[境界条件]クイック編集ダイアログを開きます。

• 状況依存ツールバーで編集をクリックします：

• 境界条件状況依存パネルで編集をクリックします：

[種類] = [発熱量(部品単位)]

[単位] = W

[発熱量(部品単位)] = 2

[適用]をクリックします。
