外部ボリューム作成

デバイスの周りの空気の流れをモデル化するには、空気ボリュームに囲まれた状態にする必要があります。

設定タブでジオメトリツールをクリックします。

ジオメトリツールダイアログで、外部流体ボリュームタブを選択します。

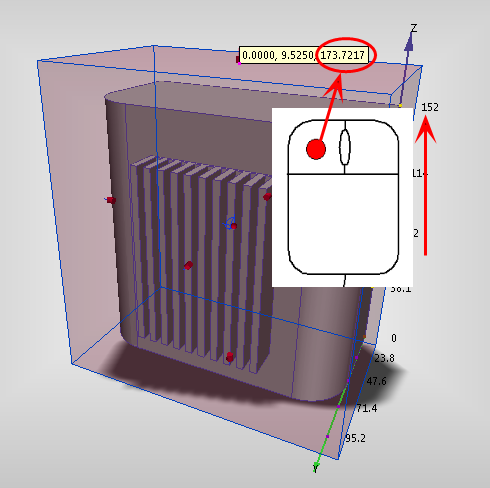

ボリュームのサイズを変更するには、それぞれのハンドルをドラッグします。

ボリュームの座標を以下の近似値に調整します。

+ X = 200

-X = -180

+Y = 150

-Y = -50

+Z = 400

-Z = -200

[作成]をクリックします。

外部ボリューム作成についての詳細
