[イメージ処理]タブ
[シーン] > [カメラ エディタ] > [イメージ処理]
このタブには、すべてのカメラのイメージ処理パラメータが表示されます。

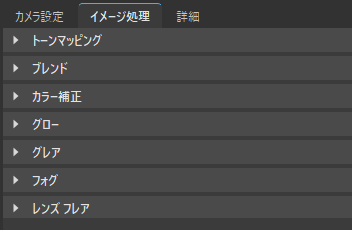

![カメラ エディタの[イメージ処理]タブ](../../../images/CameraEd_ImagePro.png)
トーンマッピング
ハイ ダイナミック レンジのレンダリングをマップして、ダイナミック レンジが低い出力デバイスに表示できるようにします。
[トーンマッパー]: 32 ビット レンダリングの外観を調整するアルゴリズムを選択します。
[ラインハルト輝度]: エリック ラインハルト方式に基づくトーン マッピング メソッドを使用します。トーン マッピングはピクセルの輝度値に基づいて行われます。ピクセルのカラー情報が保持されます。
[ラインハルト RGB]: エリック ラインハルト方式に基づくトーン マッピング メソッドを使用します。RGB ピクセルのチャネルごとにトーン マッピングが行われます。デジタル カメラ センサーと同様に明るいピクセルは彩度が小さくなります。選択すると、[カラースペース]オプションが表示されます。sRGB または ACES から選択します。
[対数輝度]: 輝度値に基づく対数マッピングを使用します。このマッピングは人間の知覚にほぼ対応しています。カラー情報は変更されません。
[対数 RGB]: RGB ピクセルの各チャネルに個別に影響する対数マッピングを使用します。明るいピクセルは彩度が低下します。選択すると、[カラースペース]オプションが表示されます。sRGB または ACES から選択します。
[フィルミック]: 写真フィルムの動作を再現する S カーブ マッピングを使用します。RGB チャネルは個別にマッピングされます。S カーブのシェイプは、[グラデーションの明るさ]と[グラデーションの暗さの強度]の 2 つのパラメータでコントロールします。
[物理的なカメラ]: VRED Professional および VRED Design のバージョン 2023.4 で使用可能です。F ストップ、シャッター スピード、ISO などの物理的な値を操作してイメージのトーンマッピングをコントロールできるようになります。応答カメラ カーブのプリセットをロードし、編集して、レンダリングの外観を調整することもできます。これらの値は、モーション ブラーと被写界深度に影響します。また、焦点距離を変更するとレンダリングの露出に影響します。
- [露出] : [物理カメラ]、[輝度]、または[照度]のトーンマッパーには使用できません。 関連するカメラで使用する際に、環境テクスチャからの光の効果に影響を与えます。しきい値を 1.0 以上に設定すると、環境プロパティ設定内で'指定されたように、HDR 環境テクスチャを正確に解釈します。値を低くするとそのカメラの画像が暗くなり、値を高くすると明るくなります。
- [ホワイト ポイント] : [物理カメラ]、[輝度]、または[照度]のトーンマッパーには使用できません。 それ以上になるとすべてが白で表示される色合いを定義します。輝度値を値 1 (つまり、表示デバイスの最大輝度)にマッピングします。
- [コントラスト]: 使用できるのは、[ラインハルト輝度]、[ラインハルト RGB]、[対数輝度]、および[対数 RGB]のトーンマッパーのみです。コントラスト範囲を使用してコントラストをローカルに調整して、イメージを元の HDR イメージにできるだけ近い状態に保ちます。
[カラースペース] : [対数 RGB]、[ラインハルト RGB]、[フィルミック]のいずれかのトーンマッパーが選択されている場合にのみ使用できます。 イメージのレンダリング時に使用するカラースペースを設定します。
- [グラデーションの明るさの強度] : [フィルミック]トーンマッパーでのみ使用できます。 明るいピクセル領域内のグラデーションを制御します。
- [グラデーションの暗さの強度] : [フィルミック]トーンマッパーでのみ使用できます。 暗いピクセル領域内のグラデーションを制御します。
- [F ストップ] : [トーンマッパー]に[物理的なカメラ]が選択されている場合のみ使用できます。 絞りに対する焦点距離の比率を設定します。
- [シャッター スピード] : [トーンマッパー]に[物理的なカメラ]が選択されている場合のみ使用できます。 カスタムのシャッター スピードを、1 を入力値で割った形式(1/x)で定義します。
- [ISO] : [トーンマッパー]に[物理的なカメラ]が選択されている場合のみ使用できます。 イメージ センサーの感度です。この値が小さいほど、カメラのライトに対する感度は小さくなります。
[センサー応答]: 次のオプションがあります。
[カスタム応答曲線]: [RGB]または[輝度]のカスタム センサー応答曲線を使用できます。
[ACES 1.0]: アカデミー カラー エンコーディング システムで定義されているセンサー応答動作を使用します。このため、フィルミックのカラー シフトを行います。たとえば、赤い光を発するオブジェクトが黄色にシフトされます。
[ACES 0.7]: アカデミー カラー エンコーディング システムで定義されているセンサー応答動作を使用します。このため、デジタルの外観になり、赤い光を発するオブジェクトが白にシフトされます。
- [エディタのサイズ] : [カスタム応答曲線]に[センサー応答]が選択されている場合のみ使用できます。 応答曲線エディタのサイズを小、中、または大に設定します。
- [応答曲線] : [カスタム応答曲線]に[センサー応答]が選択されている場合のみ使用できます。 カスタム応答曲線をファイルからロード、またはファイルに保存できます。
- [応答曲線モード] : [カスタム応答曲線]に[センサー応答]が選択されている場合のみ使用できます。 応答曲線モードを[輝度]、[赤]、[緑]、または[RGB]に設定します。
- [輝度(cd/m2)の範囲] : [輝度]のトーンマッパーでのみ使用できます。 特定の角度または視点から見た場合のシーンの輝度値を設定します。
- [ルクス(lm/m2)の範囲] : [照度]のトーンマッパーでのみ使用できます。 照度がサーフェスに到達する時点の速度を設定します。
- [マッピング モード] : [輝度]または[照度]のトーンマッパーでのみ使用できます。 対数 RGB スケール、対数 HSV スケール、線形 RGB スケール、または 線形 HSV スケールのいずれかのマッピング モードを選択します。
ブレンド
VRED にはさまざまなブレンド モードがあります。既定値ではオフになります。
[モード]: イメージ処理中に使用されるブレンド モードを設定します。
- [量]: 飾り模様またはイメージの不透明度を設定します。この値は、飾り模様またはイメージの暗さをコントロールする場合に使用できます。
- [半径]: 飾り模様のブレンドが選択されている場合にのみ使用できます。飾り模様の半径を設定します。
- [丸み]: 飾り模様のブレンドが選択されている場合にのみ使用できます。飾り模様の丸みを設定します。丸みがゼロの場合は、楕円がレンダリング解像度にフィットします。
- [ぼかし]: 飾り模様のブレンドが選択されている場合にのみ使用できます。飾り模様のぼかしを設定します。
- [左/右視点ブレンド マップ]: イメージのブレンドが選択されている場合にのみ使用できます。テクスチャをピクセル単位でブレンドできます。最終パスでは、入力したイメージがレンダリング時に拡大されます。立体視モードでは、左視点および右視点で異なるイメージを定義できます。
カラー補正
このセクションには、カラー補正のオプションが含まれています。
- [ホワイト バランス]: 後処理手順でイメージに影響するホワイト バランスの値を定義します。イメージの色温度を調整します。これはケルビン単位で測定されます。ビデオ作品には 6,500 ケルビンが標準的に使用されます。
- [色相シフト]: すべてのカラーをカラーのシェーディングに向かって均等にシフトします。
- [コントラスト]: 明るい色値と暗い色値が互いにさらに区別されます。
- [明るさ]: シーンの明度を増加または減少させます。
- [彩度]: カラー値の強度を設定します。
- [バックプレートに適用]: カメラのカラー補正およびカメラのホワイト バランスをバックプレートに適用します。無効な場合は、レンダリングされたジオメトリにのみ適用します。
- [フロントプレートに適用]: カメラのカラー補正およびカメラのホワイト バランスをフロントプレートに適用します。無効な場合は、レンダリングされたジオメトリにのみ適用します。
グロー
グレア
フォグ
このセクションには、フォグのパラメータが含まれています。フォグの使用方法については、「フォグを操作する」を参照してください。
- [距離を有効化]: 遠ざかるにつれて変化するフォグの特性を定義するための距離フォグのオプションを有効にします。フォグがシーンに向かって遠ざかるにつれて、オブジェクトは次第に見えなくなり、フォグが濃くなります。現実の世界と同じです。このため、オブジェクトが背景に対して目立つようにする場合に効果的な方法です。
- [カラー]: フォグのカラーを決定します。[距離フォグ]のカラーには、スライダを使用するか、RGB 値を入力します。設定したカラーは、設定済みの[フォールオフ]値の照らされるマテリアルのカラーと係数にブレンドします。
[フォールオフ]: シーンの中へ入っていくにつれて、フォグの密度がどう変化するかを設定します。次の 2 つのオプションがあります。
- [密度]: 選択した[フォールオフ]のオプションと距離に基づいて、フォグの密度を決定します。高い値に設定すると、シーン内のオブジェクトは急速に背景に溶け込み、フォグによって視界が遮られます。
- [距離]: フォグの始点からのカメラの距離を設定します。
- [ノイズ強度]: フォグ密度にノイズを作成します。フォグの密度が均一ではなく場所ごとに異なっているように見えます。雲や類似のフェノメナに全体的に近似させる場合に使用します。
- [ノイズ サイズ]: フォグの不規則性(ノイズ関数またはテクスチャで作成)のサイズを決定します。[ノイズ強度]がゼロより大きい場合は、サイズを変更できます。3 つの方向(X、Y、Z)のいずれか、またはすべてで不規則性のサイズをスケールするには、3 つのスライダを使用します。均一にスケーリングする場合は、[均一のスケーリング]チェックボックスをオンにします。
- [均一のスケーリング]: [ノイズ サイズ]が設定されている場合に、ノイズ関数/テクスチャがすべて均一にスケーリングされるのか、それぞれ異なるレートでスケーリングされるのかを決定します。
- [ノイズ オフセット]: [ノイズ強度]がゼロより大きい場合は、フォグの不規則性(ノイズ関数またはテクスチャで作成)の位置を設定します。
[高さを有効化]: 地面近くのフォグや高層ビルの屋上付近のフォグの効果をシミュレーションするのに役立ちます。距離フォグと同様に、高さフォグはオブジェクトまでの距離やフォグ内での位置によって異なります。
近くにあるほど見えやすくなります。オブジェクトが遠くにあればあるほど、フォグは濃くなります。
オブジェクトがフォグの中にあると、距離フォグと高さフォグの違いはわかりません。オブジェクトの一部がフォグの外にあり、隠れておらず、他の部分はフォグ内にあって隠れている場合には、違いがわかります。
[カラー]: フォグのカラーを決定します。[距離フォグ]のカラーには、スライダを使用するか、RGB 値を入力します。設定したカラーは、設定済みの[フォールオフ]値の照らされるマテリアルのカラーと係数にブレンドします。
[フォールオフ]: シーンの中へ入っていくにつれて、フォグの密度がどう変化するかを設定します。次の 2 つのオプションがあります。
[密度]: 選択した[フォールオフ]のオプションと距離に基づいて、フォグの密度を決定します。高い値に設定すると、シーン内のオブジェクトは急速に背景に溶け込み、フォグによって視界が遮られます。
[最小/最大]: 最小値はフォグの始点を地面からの高さで定義します。最大値はフォグの終点を地面からの高さで定義します。高さフォグを表示するには、最大値を最小値よりも大きくする必要があります。
[ノイズ強度]: フォグ密度にノイズを作成します。フォグの密度が均一ではなく場所ごとに異なっているように見えます。雲や類似のフェノメナに全体的に近似させる場合に使用します。
[ノイズ サイズ]: フォグの不規則性(ノイズ関数またはテクスチャで作成)のサイズを決定します。[ノイズ強度]がゼロより大きい場合は、サイズを変更できます。3 つの方向(X、Y、Z)のいずれか、またはすべてで不規則性のサイズをスケールするには、3 つのスライダを使用します。均一にスケーリングする場合は、[均一のスケーリング]チェックボックスをオンにします。
- [均一のスケーリング]: [ノイズ サイズ]が設定されている場合に、ノイズ関数/テクスチャがすべて均一にスケーリングされるのか、それぞれ異なるレートでスケーリングされるのかを決定します。
- [ノイズ オフセット]: [ノイズ強度]がゼロより大きい場合は、フォグの不規則性(ノイズ関数またはテクスチャで作成)の位置を設定します。
- [ブレンド範囲]: 通常、フォグ密度は定数ですが、フォグ領域とそうではない領域との遷移が急激すぎる結果になります。フォグ内での位置が高くなるにつれて、フォグ密度を徐々に変化させるには、[ブレンド範囲]スライダを使用します。始点から最大密度に達するまでは、フォグが徐々に形成され、その後は次第に薄くなります。[ブレンド範囲]を 1 に設定すると、フォグは見えなくなります。
レンズ フレア
- [有効化]: レンズ フレアを有効または無効にします。
レンズ フレアの使用方法については、「 レンズ フレアを操作する 」を参照してください。
VRED 2019 レンズ フレアのビデオを表示するには、こちらをクリックしてください。
