インスタンス プロパティと Vault

Vault Client で個々のコンポーネント インスタンスのプロパティを表示する方法について説明します。

インスタンス プロパティは、親アセンブリに保存されている個々のコンポーネント インスタンスに割り当てられるプロパティです。 インスタンス プロパティの詳細については、Inventor ヘルプを参照してください。

Vault Client でのインスタンス プロパティの操作

インスタンス プロパティは、Vault 部品表(BOM)内のアイテム プロパティと同じように動作します。同じ部品番号のアイテムは、インスタンス プロパティ値によってグループ化されます。

注:

次の設定を行います。

  • [アイテムの割り当てを設定]ダイアログ ボックスで、[アイテムを割り当て]でオンにする行に対して[すべて]を選択します。
  • [設計の BOM に基づいて BOM 行をグループ化]オプションを選択または選択解除します。
    • Inventor の設計の BOM でモデル ビューのみが有効になっている場合、次のようになります。
      • [設計の BOM に基づいて BOM 行をグループ化]オプションがオンの場合、Vault Explorer で割り当てられた BOM ビューに分割されたアイテムが表示されます。
      • [設計の BOM に基づいて BOM 行をグループ化]オプションがオフの場合、Vault Explorer で割り当てられた BOM ビューにグループ化されたアイテムが表示されます。
    • Inventor の設計の BOM で構造ビューが有効になっている場合、次のようになります。

      • Inventor の BOM ビュー設定で[インスタンス行を結合]オプションをオンにすると、すべてのインスタンスが Inventor の部品表構成ビューで結合されます。Vault Explorer で割り当てられた BOM ビューには常にグループ化されたアイテムが表示され、[設計の BOM に基づいて BOM 行をグループ化]設定は無視されます。

      • Inventor の BOM ビュー設定で[インスタンス行を結合]オプションをオフにすると、すべてのインスタンスが Inventor の部品表構成ビューで分割されます。
        • [設計の BOM に基づいて BOM 行をグループ化]オプションがオンの場合、Vault Explorer で割り当てられた BOM ビューに分割されたアイテムが表示されます。
        • [設計の BOM に基づいて BOM 行をグループ化]オプションがオフの場合、Vault Explorer で割り当てられた BOM ビューにグループ化されたアイテムが表示されます。

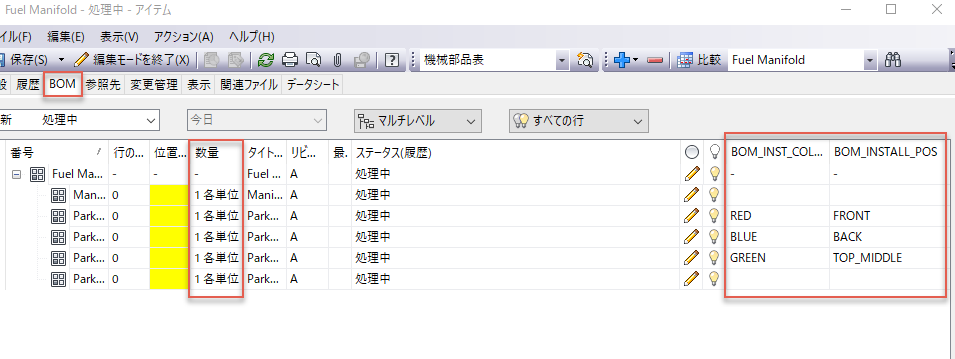

インスタンス プロパティを表示するには、Vault で BOM 行のプロパティをカスタマイズし、インスタンス プロパティ値を持つファイル プロパティにマッピングする新しい BOM 行のプロパティを作成する必要があります。

インスタンス プロパティを持つファイルが Vault に正常にチェックインされたら、次の手順を実行します。
