Inventor の[Vault からパンチ ツール]コマンドを使用して、Vault から 3D iFeature 形状を閲覧し、スケッチ穴の中心節点にある面に挿入することができます。
[シート メタル パンチ]ツールは、曲がった部分を含む部品の表面に単純または複雑な穴をカットする特別な属性を持つ iFeatures です。
注: [パンチ]コマンドを使用する前に、少なくとも 1 つの穴の中心点を持つ 2D スケッチを用意する必要があります。

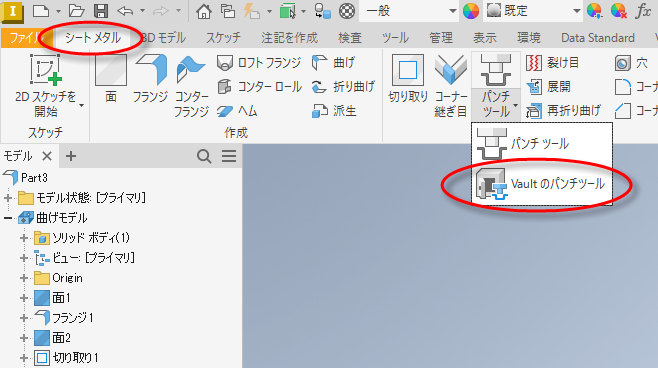

- リボン上の[シート メタル]タブ > [パンチ ツール]をクリックし、Vault から[パンチ ツール]を選択します。
- Vault ダイアログの[ファイルを選択]で、パンチ形状を参照して[開く]をクリックします。[パンチ ツール]ダイアログが開きます。
パンチ ツールの詳細については、Inventor ヘルプを参照してください。
