모양 부울

모양 부울을 사용하면 부울 연산을 사용하여 스플라인을 새 모양으로 결합할 수 있습니다.

만들기 패널 > (모양) > 합성 모양

모양 부울을 사용하면 스플라인(열린 스플라인 및 닫힌 스플라인)을 어떤 조합으로든 결합할 수 있습니다. 또한, 이음새 제어를 사용하여 부울 교차를 동적으로 모따기 및/또는 모깎기할 수 있습니다.

인터페이스

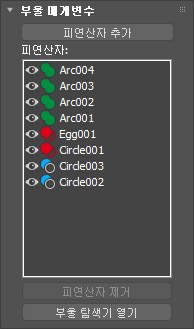

부울 매개변수 롤아웃

피연산자 추가 버튼: 뷰포트 또는 장면 탐색기에서 합성 모양에 피연산자를 추가하려면 클릭합니다.

피연산자 리스트

합성 모양을 만드는 데 관련된 피연산자를 표시합니다. 피연산자 매개변수 롤아웃에 표시된 대로, 색상 아이콘은 현재 수행한 부울 연산을 나타냅니다. 눈 모양 아이콘을 클릭하여 각 피연산자의 가시성을 켜거나 끌 수 있습니다.

개별 피연산자에 적용된 모든 작업은 리스트의 맨 위에서 맨 아래의 순서로 수행됩니다. 피연산자를 리스트에서 끌어 재정렬할 수 있습니다.

다음 명령에 액세스하려면 리스트의 피연산자를 마우스 오른쪽 버튼으로 클릭합니다.

피연산자 제거: 합성 모양에서 피연산자를 삭제합니다.
새 부울 만들기: 합성 모양에 내포된 하위 부울을 만듭니다.
이름 바꾸기: 피연산자 이름을 변경합니다. 이 옵션은 원래 추가된 모양의 이름에 영향을 주지 않습니다.
사용 안 함: 피연산자가 스택에 영향을 주지 못하도록 합니다.
솔로: 아무 작업도 수행되지 않은 피연산자를 표시합니다.

피연산자 제거: 선택한 피연산자를 합성 모양에서 제거합니다.

부울 탐색기 열기: 부울 탐색기 창을 엽니다. 자세한 내용은 부울 탐색기 항목을 참조하십시오.

피연산자 매개변수 롤아웃

합집합: 두 모양을 결합합니다. 형상의 교차 또는 겹치는 부분은 제거됩니다. 결합이 적용된 피연산자는 뷰포트에서 표시될 때 녹색 윤곽으로 표시됩니다.
결합이 적용된 두 개의 원 피연산자

교차: 두 원본 모양에 공통적인 겹치는 볼륨을 교차합니다. 나머지 형상은 삭제합니다. 교차가 적용된 피연산자는 뷰포트에서 표시될 때 노란색 윤곽으로 표시됩니다.
교차가 적용된 두 개의 원 피연산자

빼기: 기본(원래 선택된) 오브젝트에서 교차 섹션을 제거합니다. 이 작업을 차이라고 부르는 경우도 있습니다. 빼기가 적용된 피연산자는 뷰포트에서 표시될 때 흰색 윤곽으로 표시됩니다.
빼기가 적용된 두 개의 원 피연산자

대칭 차이: 교차의 반대를 적용하여 모양 간 차이를 잘라냅니다. 예를 들어, 두 개의 피연산자 A와 B가 있고 B에 대칭 차이가 적용되는 경우 그 결과 연산은 A에서 B를 뺀 것과 B에서 A를 뺀 것을 결합합니다. 대칭 차이가 적용된 피연산자는 뷰포트에서 표시될 때 청록색 윤곽으로 표시됩니다.

병합: 두 모양 간의 모든 간섭을 찾고, 스플라인이 각 교차점에서 잘라진 하나의 결합된 모양으로 병합합니다. 이 방법은 복잡한 모양을 조작하여 편집 가능한 스플라인으로 변환한 후 다른 방법으로 재조립하려는 경우 사용하면 좋습니다. 병합이 적용된 피연산자는 뷰포트에서 표시될 때 자주색 윤곽으로 표시됩니다.
병합이 적용된 후 편집 가능한 스플라인으로 변환된 원 및 별 피연산자의 결과로 정점이 생성됩니다. 각 교차점에서 정점이 생성된 방법을 확인하십시오.

연결: 편집 (가능한) 스플라인에서의 연결 작업과 유사하게, 교차에 대한 어떤 계산도 수행하지 않고 두 피연산자의 모양을 결합합니다. 연결이 적용된 피연산자는 뷰포트에서 표시될 때 주황색 윤곽으로 표시됩니다.
연결이 적용된 후 편집 가능한 스플라인으로 변환된 원 및 별 피연산자의 결과로 정점이 생성됩니다. 두 모양이 원래 정점을 유지하는 방법을 확인하십시오.

삽입: 피연산자 A(현재 결과)에서 피연산자 B(새로 추가된 피연산자)의 경계 모양을 빼며, 피연산자 B의 모양은 연산의 영향을 받지 않습니다. 삽입이 적용된 피연산자는 뷰포트에서 표시될 때 빨간색 윤곽으로 표시됩니다.
삽입이 적용된 두 개의 원 피연산자

각인: 두 개의 스플라인이 교차하는 모든 교차점에 노트를 삽입하여 피연산자의 교차 가장자리를 미세 조정합니다. 이것은 작업 (가능한) 스플라인에 대한 세그먼트 작업에서의 미세 조정 작업과 유사합니다. 이 옵션을 비활성화한 작업은 교차점에서 세그먼트를 자릅니다(나눕니다).

쿠키: 특정 부울 연산을 수행하지만 피연산자를 최종 모양에 더하지는 않습니다. 이 옵션을 사용하면 특정 모양을 잘라낼 수 있습니다.
팁: 특정 피연산자에 쿠키를 활성화하면 해당 옵션이 피연산자 리스트에서 해당 피연산자 아래에 있는 모든 피연산자에도 적용됩니다. 원치 않는 조각을 제거하려면 쿠키가 활성화된 피연산자를 리스트 맨 아래로 드래그할 수 있습니다.

재질 그룹

피연산자 재질 적용: 추가된 피연산자의 재질을 전체 합성 모양에 적용합니다.
원본 재질 유지: 합성 모양에 적용된 기존 재질을 유지합니다.

표시 그룹

결과: 부울 연산의 최종 결과를 표시합니다.
피연산자: 부울 연산이 수행되지 않은 피연산자를 표시합니다. 피연산자의 윤곽이 해당 피연산자에 현재 수행 중인 부울 연산을 나타내는 색상으로 표시됩니다.
선택한 피연산자: 선택한 피연산자를 표시합니다. 피연산자의 윤곽이 해당 피연산자에 현재 수행 중인 부울 연산을 나타내는 색상으로 표시됩니다.
평가에 따른 피연산자: 피연산자의 보간을 부울 연산에 의해 평가된 대로 표시합니다. 비활성화된 경우 피연산자는 보간 단계의 기본 수를 사용하여 표시됩니다.

이음새 매개변수 롤아웃

이음새 유형: 겹치는 단면에 적용할 이음새 유형(단순(이음새 작업 없음), 모깎기 또는 모따기)을 설정합니다. 여러 피연산자에 대한 이음새를 한 번에 선택하고 변경할 수 있습니다.
크기: 이음새의 크기를 설정합니다. 이음새 유형이 서로 다른 경우에도 여러 피연산자에서 이음새를 선택하고 크기를 조정할 수 있습니다.

절차

부울 합성 모양을 만들려면

뷰포트에서 소스 모양을 만듭니다.
기본 모양을 선택합니다.
만들기 패널에서 모양 > 합성 모양을 클릭한 다음 오브젝트 유형 롤아웃에서 ShpBoolean을 클릭합니다. 기본 모양의 이름이 부울 매개변수 롤아웃의 피연산자 리스트에 나타납니다.
부울 매개변수 롤아웃에서 피연산자 추가 버튼을 클릭하고 뷰포트 또는 장면 탐색기에서 다른 오브젝트를 선택하여 합성 오브젝트에 추가합니다. 피연산자 추가 버튼을 다시 클릭하여 종료하거나 뷰포트에서 마우스 오른쪽 버튼을 클릭합니다.
피연산자 매개변수 롤아웃에서 수행할 부울 연산(결합, 교차, 빼기, 병합, 연결 또는 삽입)을 선택하고 필요한 경우 각인 또는 쿠키 옵션을 활성화합니다.

피연산자들은 부울 오브젝트의 하위 오브젝트로 남아 있습니다. 하위 오브젝트를 두 번 클릭하여 매개변수를 변경하고 변환 도구를 사용합니다. 부울 피연산자 하위-오브젝트의 생성 매개변수를 수정하여 부울 결과를 언제든지 애니메이션하거나 변경하기 위해서 피연산자 형상을 변경할 수 있습니다.

결과 예측

부울 연산은 예측하기 까다로울 수 있습니다. 이해를 돕기 위해, 아래 표에서는 두 개의 피연산자에 대해 수행된 다양한 작업의 결과를 보여줍니다. 설명하자면, 피연산자 A는 피연산자 리스트에 피연산자 B보다 먼저 추가되어 위에 표시됩니다.

결합 연산
스플라인 유형, A : B	단순(활성화된 옵션 없음)	각인	쿠키
닫힘 : 닫힘	B 밖의 A 및 A 밖의 B, 용접됨	B와의 교차점에서 미세 조정된 A	B 밖의 A
닫힘 : 열림	B와의 교차점에서 미세 조정된 A 및 A와의 교차점에서 미세 조정된 B	B와의 교차점에서 미세 조정된 A	B와의 교차점에서 자른 A
열림 : 닫힘	B와의 교차점에서 미세 조정된 A 및 A와의 교차점에서 미세 조정된 B	B와의 교차점에서 미세 조정된 A	B와의 교차점에서 자른 A
열림 : 열림	B와의 교차점에서 미세 조정된 A 및 A와의 교차점에서 미세 조정된 B	B와의 교차점에서 미세 조정된 A	B와의 교차점에서 자른 A

교차점 작업
스플라인 유형, A : B	단순(활성화된 옵션 없음)	각인	쿠키
닫힘 : 닫힘	B 안의 A 및 A 안의 B, 용접됨	B와의 교차점에서 미세 조정된 A	B 안의 A
닫힘 : 열림	A 안의 B	B와의 교차점에서 미세 조정된 A	B와의 교차점에서 자른 A
열림 : 닫힘	B 안의 A	B와의 교차점에서 미세 조정된 A	B와의 교차점에서 자른 A
열림 : 열림	(비어있음)	B와의 교차점에서 미세 조정된 A	B와의 교차점에서 자른 A

빼기 작업
스플라인 유형, A : B	단순(활성화된 옵션 없음)	각인	쿠키
닫힘 : 닫힘	B 밖의 A 및 A 안의 B, 용접됨	B와의 교차점에서 미세 조정된 A	B 밖의 A
닫힘 : 열림	B와의 교차점에서 미세 조정된 A	B와의 교차점에서 미세 조정된 A	B와의 교차점에서 자른 A
열림 : 닫힘	B 밖의 A	B와의 교차점에서 미세 조정된 A	B와의 교차점에서 자른 A
열림 : 열림	B와의 교차점에서 미세 조정된 A, 균일한 조각 제거	B와의 교차점에서 미세 조정된 A	B와의 교차점에서 자른 A

대칭 차이 작업
스플라인 유형, A : B	단순(활성화된 옵션 없음)	각인	쿠키
닫힘 : 닫힘	A 빼기 B 및 B 빼기 A	B와의 교차점에서 미세 조정된 A	B 밖의 A
닫힘 : 열림	B와의 교차점에서 미세 조정된 A 및 A와의 교차점에서 미세 조정된 B	B와의 교차점에서 미세 조정된 A	B와의 교차점에서 자른 A
열림 : 닫힘	B와의 교차점에서 미세 조정된 A 및 A와의 교차점에서 미세 조정된 B	B와의 교차점에서 미세 조정된 A	B와의 교차점에서 자른 A
열림 : 열림	B와의 교차점에서 미세 조정된 A 및 A와의 교차점에서 미세 조정된 B	B와의 교차점에서 미세 조정된 A	B와의 교차점에서 자른 A

병합 작업
스플라인 유형, A : B	단순(활성화된 옵션 없음)	각인	쿠키
닫힘 : 닫힘	B와의 교차점에서 자른 A 및 A와의 교차점에서 자른 B	B와의 교차점에서 미세 조정된 A	B 밖의 A
닫힘 : 열림	B와의 교차점에서 자른 A 및 A와의 교차점에서 자른 B	B와의 교차점에서 미세 조정된 A	B와의 교차점에서 자른 A
열림 : 닫힘	B와의 교차점에서 자른 A 및 A와의 교차점에서 자른 B	B와의 교차점에서 미세 조정된 A	B와의 교차점에서 자른 A
열림 : 열림	B와의 교차점에서 자른 A 및 A와의 교차점에서 자른 B	B와의 교차점에서 미세 조정된 A	B와의 교차점에서 자른 A

연결 작업
스플라인 유형, A : B	단순(활성화된 옵션 없음)	각인	쿠키
닫힘 : 닫힘	A 및 B	A 및 B	A 및 B
닫힘 : 열림	A 및 B	A 및 B	A 및 B
열림 : 닫힘	A 및 B	A 및 B	A 및 B
열림 : 열림	A 및 B	A 및 B	A 및 B

삽입 작업
스플라인 유형, A : B	단순(활성화된 옵션 없음)	각인	쿠키
닫힘 : 닫힘	A 빼기 B 및 B	B와의 교차점에서 미세 조정된 A 및 B	A 밖의 B 및 B
닫힘 : 열림	B에 의해 미세 조정된 A 및 B	B와의 교차점에서 미세 조정된 A 및 B	B와의 교차점에서 자른 A 및 B
열림 : 닫힘	A 밖의 B 및 B	B와의 교차점에서 미세 조정된 A 및 B	B와의 교차점에서 자른 A 및 B
열림 : 열림	B와의 교차점에서 미세 조정된 A, 균일한 조각 제거 및 B	B와의 교차점에서 미세 조정된 A 및 B	B와의 교차점에서 자른 A 및 B
