AEC 치수 스타일에서 이 AEC 치수 스타일과 연관되어 치수가 기입되는 객체의 점을 정의할 수 있습니다. 각 객체에 대해 사용 가능한 점은 객체 기능에 따라 결정됩니다. 예를 들어, 벽의 경우 길이, 폭, 벽 구성요소 및 벽의 개구부에 치수를 기입할 수 있습니다. 창에서는 최대 및 최소 개구부 폭과 창 중심에 치수를 기입할 수 있습니다.
각 AEC 치수는 최대 10개의 치수 체인을 가질 수 있습니다. 각 체인은 스타일에 지정된 객체에 대한 치수점을 포함할 수 있습니다.
예제 1: 하나의 체인만 가지는 AEC 치수 스타일을 작성합니다. 이 체인은 벽 길이 및 벽 교차, 벽에 있는 개구부의 최대한의 개구부 폭을 가집니다.
단일 AEC 치수 체인 예

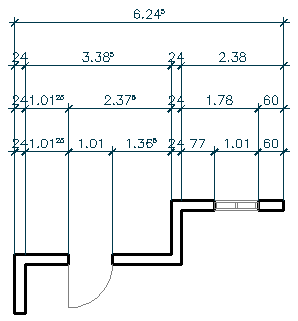

예제 2: 전적으로 벽의 치수만 기입하도록 구성되었지만 벽 치수점이 4개의 개별 체인에 분산되어 있는 AEC 치수 스타일을 작성합니다.
- 체인 1은 벽 길이 및 벽 폭에 치수를 기입합니다.
- 체인 2는 벽 길이, 벽 폭 및 벽 교차에 치수를 기입합니다.
- 체인 3은 벽 길이에만 치수를 기입합니다.
- 체인 4는 선택된 모든 벽의 외부 경계에 치수를 기입합니다.
네 개의 AEC 치수 체인 예

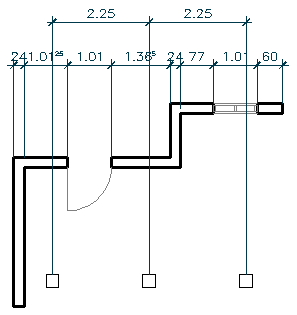

예제 3: 하나의 체인에서 건물 벽의 길이에 치수를 기입하고 두 번째 체인에서 일련의 건물 구조 기둥에 치수를 기입하는 AEC 치수 스타일을 작성합니다.
두 개의 AEC 치수 체인 예
다음 지침은 AEC 치수 스타일을 작성하는 데 유용합니다.
- 각 용도별로 별도의 치수 스타일을 작성합니다. 예를 들어, 조합창 및 커튼월에 치수를 기입하는 치수 스타일을 하나 작성하고 벽 및 벽의 개구부에 치수를 기입하는 다른 치수 스타일을 하나 작성합니다.
- 하나의 치수 체인에 너무 많은 치수점이 포함되지 않도록 합니다.
- 하나의 치수 스타일에 너무 많은 객체가 포함되지 않도록 합니다.
