다음 과정에 따라 그리드에 있는 셀의 특정 크기를 정의하십시오. 이런 경우 셀의 개수는 그리드가 분할되는 방법에 따라 그리드의 길이 또는 높이에 의해 결정됩니다.
그리드에서 고정된 셀 크기를 지정할 때, 그리드의 셀이 남은 공간을 수용하도록 조정하는 방법을 조정할 수 있습니다. 이 공간은 조합창/문의 길이(또는 높이)를 셀의 고정된 크기로 균등하게 분할할 수 없는 경우 나타납니다.
-
를 클릭합니다.
- 건축 객체 조합창/문 스타일을 확장합니다. 주: 또는 도면에서 조합창/문을 선택하고 을 클릭합니다.
- 조합창/문 스타일을 선택합니다.
- 설계 규칙 탭을 클릭합니다.
- 왼쪽 창에서 요소 정의 아래에 있는 부속건물을 선택합니다.
- 분할 정의를 선택하거나

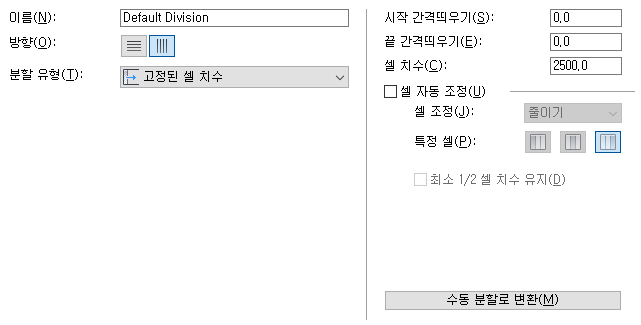

을(를) 클릭하여 새 분할 정의를 작성합니다. - 분할 유형으로 고정된 셀 치수를 선택합니다.
- 셀 치수에서 셀의 크기를 지정합니다.

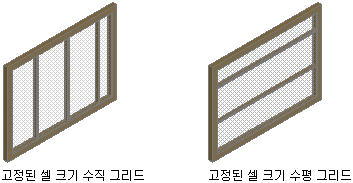

수직 그리드를 정의하는 경우 셀 치수는 멀리언 사이의 셀 길이입니다. 수평 그리드를 정의하는 경우 셀 치수는 셀 높이입니다.
- 그리드에 대한 간격띄우기를 지정하려면
방향... 할 일... 수평 맨 아래 간격띄우기 또는 맨 위 간격띄우기에서 간격띄우기 거리를 지정합니다. 수직 시작 간격띄우기 또는 끝 간격띄우기에서 간격띄우기 거리를 지정합니다. 팁: 프레임 폭은 셀 크기의 일부로 계산됩니다. 따라서 프레임에 인접한 셀은 다른 셀과 크기가 다르게 나타날 수 있습니다. 프레임 폭을 셀 크기에 포함하지 않으려면, 그리드 간격띄우기를 해당 프레임 폭과 같게 지정하십시오.고정된 셀 치수를 사용하여 조합창/문을 그릴 때 전체 크기의 마지막 셀과 조합창/문의 끝 사이에 여분의 공간이 있을 수 있습니다.
- 여분 공간을 수용하도록 셀을 조정합니다.
원하는 작업... 할 일... 그리드 셀에 공간 추가 셀 자동 조정을 선택하고 셀 조정에서 늘이기를 선택한 후 공간이 추가될 특정 셀을 선택합니다. 특정 셀 조합을 선택할 수 있습니다. 그리드 셀에서 공간 제거 셀 자동 조정을 선택하고 셀 조정에서 줄이기를 선택한 후 공간이 제거될 특정 셀을 선택합니다. 특정 셀 조합을 선택할 수 있습니다. - 확인을 클릭합니다.
