수직 AEC 치수가 90도보다 크게 회전되면 치수 문자가 면을 반전합니다. 일부 경우 치수가 일련의 치수의 일부이면 이는 잘못된 결과입니다.
문자 반전 그립을 사용하면 수직 문자 배치 및 읽기 방향의 설정을 교환하여 이 문제를 해결하므로 치수가 올바르게 표시됩니다. 자세한 변경 사항은 다음과 같습니다.
- AutoCAD 치수 스타일에 정의된 수직 문자 설정이 재지정되고 아래 설정으로 지정됩니다.
- 읽기 방향은 왼쪽에서 오른쪽 설정에서 오른쪽에서 왼쪽 설정으로 또는 그 반대로 교환됩니다.
- 위치 재지정이 있는 모든 치수 문자는 해당 위치 점 주위의 내부에서 반전됩니다.
주: 또한 기본 AutoCAD 치수 스타일에서 이러한 변경 사항을 수행할 수 있습니다. 그러나 치수의 회전 여부와 상관없이 해당 스타일의 모든 AEC 치수에 영향을 줍니다. 대부분의 경우 특정 치수의 재지정이 향상됩니다.

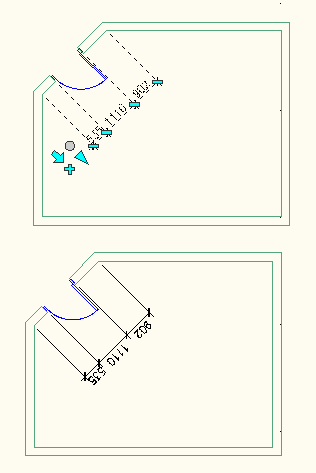

- 회전된 치수를 선택합니다.
- 치수 그립의 반대쪽으로 문자 반전
을 클릭합니다.
