AutoCAD Architecture 2024 툴셋에서 구역은 공간 및 기타 구역을 그룹화할 수 있는 컨테이너입니다. 구역은 평면도 계산을 작성하는 데 필요합니다. 구역을 사용하여 서로 다른 구성표에 따라 공간을 다양한 그룹으로 구성합니다. 예를 들어, 기능 구역(구조, 통행 등)이나 건물 단위 구역(아파트 1 지반층, 아파트 2 지반층 등)이 있을 수 있습니다.
공간은 2개 이상의 구역에 포함될 수 있습니다. 예를 들어, 발코니 공간을 구조 공간 그룹과 아파트 1 지반층 그룹 모두에 부착할 수 있습니다. 구역 스타일에 제한을 설정하여 공간이 특정 스타일의 한 구역에만 부착되도록 할 수도 있습니다.

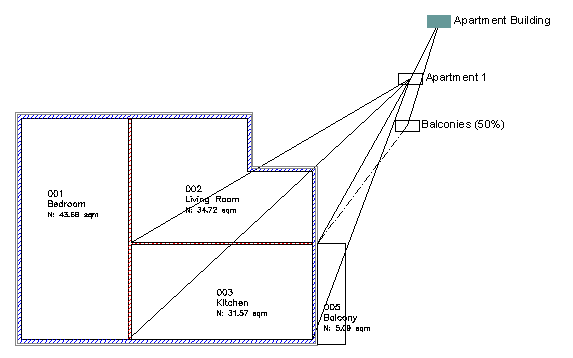

구역에 부착된 공간
구역에는 리스트 정의와 계산 수정자가 부착될 수 있습니다. 리스트 정의는 구역 스타일을 통해 부착되는 반면 계산 수정자는 구역에 바로 부착됩니다.
구역 템플릿
구역은 복잡한 구조에 연결 및 내포될 수 있습니다. 예를 들어 건물의 구역 구조에는 "건물"이라는 하나의 상위 단계 구역이 있을 수 있습니다. 이 구역 아래에는 아파트용의 구역이 여러 개 있을 수 있습니다(아파트 1 구역, 아파트 2 구역 등). 개별 아파트 구역에는 구조 영역 구역 또는 50% 감소 구역과 같은 다른 구역이나 거실, 욕실 등과 같은 공간을 포함할 수 있습니다.
복잡한 구역 구조를 자주 필요로 할 때에는 필요한 구역 및 그룹화를 정의하는 구역 템플릿을 작성할 수 있습니다. 예를 들어 새 건물을 설계할 때 건물 구역 템플릿을 기반으로 구역 구조를 삽입하여 주 건물 구역과 모든 부속 구역을 포함할 수 있습니다. 이 소프트웨어에는 미리정의된 여러 구역 템플릿을 제공합니다.
공간 계산의 구역
평면도의 공간 계산을 작성할 때 포함할 구역을 지정할 수 있습니다.
예를 들어, 건물에 단일 아파트에 대한 공간 계산을 작성하여 그에 따라 영역을 결정하고 임대를 설정하려면 해당 아파트를 표현하는 구역을 선택합니다. 동일한 도면 내에서 욕실만 포함된 계산을 작성하여 공급업체에 주문해야 할 타일의 수를 결정할 수도 있습니다. 이렇게 하려면 먼저 욕실 구역을 작성하고 모든 아파트의 모든 욕실을 욕실 구역에 추가한 다음 해당 구역의 전체 영역을 계산합니다.
외부 참조를 통한 구역 부착물
외부 참조의 공간 또는 구역을 현재 도면의 구역에 부착할 수 있습니다. 그러나 현재 도면에 있는 공간 및 구역을 외부 참조 구역에 부착할 수는 없습니다. 현재 도면의 구역에 부착한 공간 또는 구역이 속한 외부 참조를 분리하려면 해당 공간 또는 구역도 분리해야 합니다. 외부 참조를 현재 도면에 다시 부착하려면 원할 경우 외부 참조의 공간 및 구역을 수동으로 다시 부착해야 합니다.
