조합창/문의 절단 평면을 작성하려면

다음 절차에 따라 조합창/문 스타일에 대한 하나 이상의 절단 평면의 특성을 지정하십시오. 절단 평면 화면표시 특성은 도면의 평면도(평면도)에서 사용되는 평면도와 같은 화면표시 표현에만 적용됩니다.

평면도에서 조합창/문 요소를 좀더 시각화하기 위해 절단 평면을 작성할 수 있습니다. 주 절단 평면에 수축포장 및 해치가 적용됩니다. 평면도 화면표시는 각 절단 평면의 높이에 표시되면서 조합창/문의 구성요소를 나타냅니다.

1. 관리 탭스타일 및 화면표시 패널스타일 관리자를 클릭합니다.
2. 건축 객체 조합창/문 스타일을 확장합니다.
   주: 또는 도면에서 조합창/문을 선택하고 조합창/문 탭 일반 패널 스타일 편집 드롭다운 조합창/문 스타일을 클릭합니다.
3. 변경할 조합창/문 스타일을 선택합니다.
4. 화면표시 특성 탭을 클릭합니다.
5. 평면도를 선택한 후 를 클릭합니다.
   주: 절단 평면 탭은 평면도와 같은 일부 화면표시 표현에서만 표시됩니다.
6. 절단 평면 탭을 클릭하여 조합창/문 스타일에 대한 각 화면표시 표현에 표시할 절단 평면을 설정합니다.
7. 절단 평면 높이에 값을 입력하여 해치를 적용할 절단 평면을 지정합니다.
8. 특별히 절단 평면을 정의하려면, 추가를 클릭한 후 새 절단 평면의 높이를 입력합니다.

   절단 평면을 추가할 경우...	할 일...

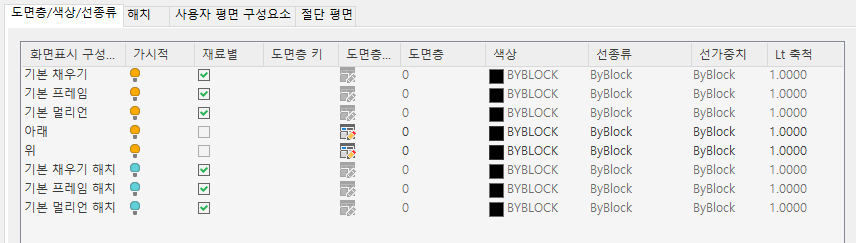

   절단 평면 높이의 값보다 낮은 높이	객체는 도면층/색상/선종류 탭의 절단 평면 아래 구성요소에 대해 지정된 특성을 사용하여 표시됩니다.
   절단 평면 높이의 값보다 큰 높이	객체는 도면층/색상/선종류 탭의 절단 평면 위 구성요소에 대해 지정된 특성을 사용하여 표시됩니다.



9. 확인을 두 번 클릭합니다.
