내보낼 3D 객체를 분류하려면

다음 절차에 따라 AutoCAD Architecture 2024 툴셋 3D 객체를 IFC 파일에서 다른 항목으로 표시되도록 분류하십시오.

주: IfcSiteGeometry는 고유한 분류입니다. 이 분류는 모든 객체에 적용될 수 있습니다. 그러나 내보낼 때 유지되어야 하는 분류에 대한 IfcSite 도면에 해당 객체가 포함되어야 합니다. IfcSite 도면(외부 참조가 첨부된 도면에 대한 IFC 구조)이 아닌 경우 IfcSiteGeometry 분류가 IFC로 내보낼 때 유지되지 않습니다.

1. 내보낼 때 분류할 객체가 있는 도면을 엽니다.
2. 관리 탭스타일 및 화면표시 패널스타일 관리자를 클릭합니다.
3. 스타일 관리자에서 (도면 열기)를 클릭합니다.
4. C:₩ProgramData₩Autodesk₩ACA <버전>₩kor₩Styles로 이동하여 IfcPropertySet_Definitions.dwg를 엽니다.
5. 스타일 관리자의 왼쪽 창에서 IfcPropertySet_Definitions.dwg 다목적 객체 분류 정의를 확장합니다.

6. 분류 정의를 마우스 오른쪽 버튼으로 클릭하고 복사를 클릭합니다.
7. 스타일을 복사할 도면을 마우스 오른쪽 버튼으로 클릭한 후 붙여넣기를 클릭합니다.

   스타일 또는 정의는 선택된 도면으로 붙여넣기됩니다. 도면에 이미 같은 이름의 스타일이 있으면 가져오기/내보내기 - 중복 이름 발견 대화상자에 중복된 이름이 표시됩니다.

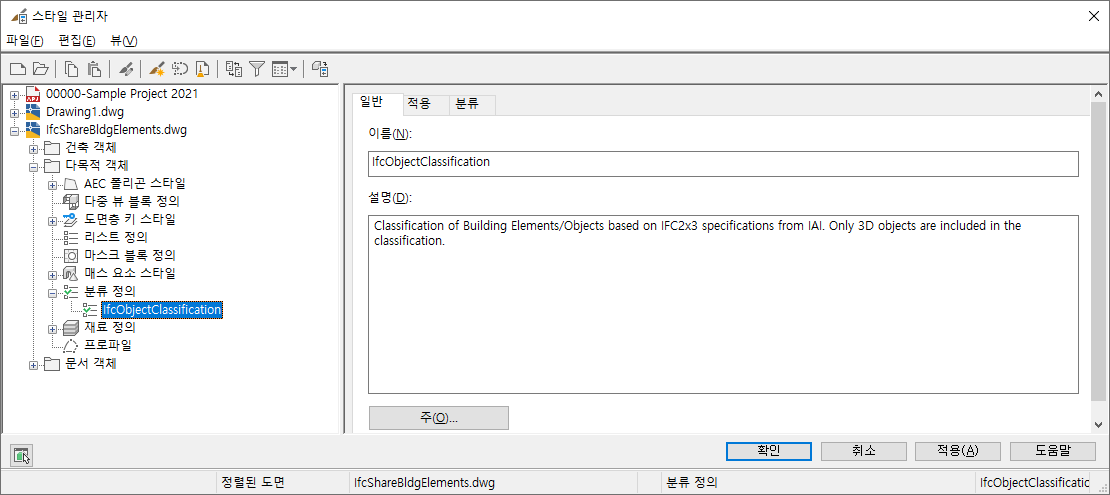

8. 스타일 관리자의 왼쪽 창에서 도면 다목적 객체 분류 정의를 확장하고 IfcObjectClassification을 선택합니다.
9. 적용 위치 탭을 클릭하고 분류 정의를 적용할 객체를 선택한 다음 확인을 클릭합니다.
10. 도면에서 분류할 객체를 선택합니다.

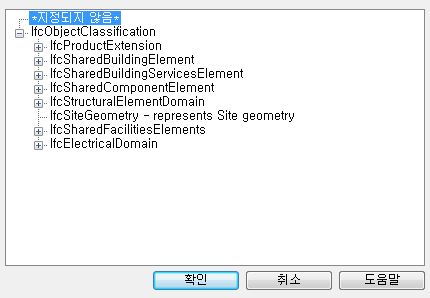

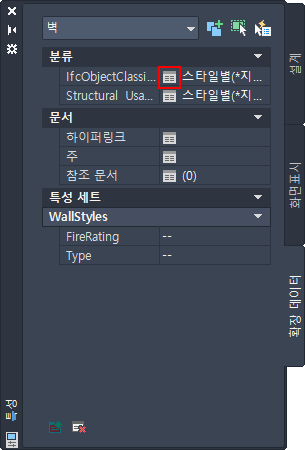

11. 특성 팔레트의 확장 데이터 탭에 있는 분류 패널에서 IfcObjectClassification을 클릭하고 분류를 선택합니다.


12. 확인을 클릭합니다.

주: 파일을 호스트 도면이나 외부 참조로 내보내기 전에 이 도면 파일을 분류와 함께 저장합니다.

이 도면을 IFC 파일 형식으로 내보내면 분류 정의도 내보내집니다. 도면을 가져올 때 분류 정의가 객체 유형에 부착됩니다.
