벽 마무리 그룹 정의는 교차하는 벽의 마무리 방식을 조정하기 위해 각 벽에 할당할 수 있는 지정입니다. 동일한 마무리 그룹에 속하는 벽은 교차하는 지점에서 각 벽의 각 구성요소에 할당된 우선순위에 따라 마무리됩니다. 다른 마무리 그룹에 속하는 벽은 구석에서 만나거나 교차할 때 마무리되지 않습니다.

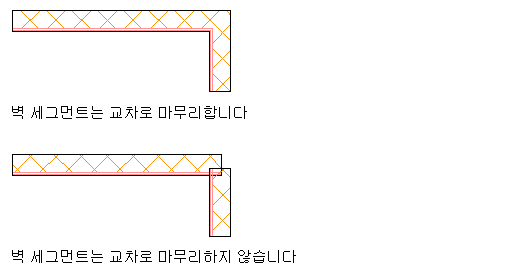

마무리되는 벽과 마무리되지 않는 벽
설계 규칙을 통한 벽 마무리 조정
마무리 그룹 정의의 설계 규칙을 사용하여 다른 도면에서 외부 참조 시 해당 마무리 그룹에 할당된 벽이 마무리되는 방법을 결정합니다. 외부 참조 도면에서 마무리 그룹 정의의 설계 규칙에 대한 설정은 해당 벽이 호스트 도면의 벽과 마무리되는지 여부를 조정합니다.
설계 규칙은 또한 다른 그룹에 할당된 벽에서 현재 마무리 그룹에 할당된 벽으로 객체를 이동 또는 복사할 수 있는지 여부를 결정합니다. 객체가 특정 마무리 그룹의 벽으로 복사되거나 이동되지 않게 하면 해당 객체를 포함하지 않아야 하는 벽에 객체를 잘못 배치하는 것을 방지하는 데 도움이 됩니다.
마무리 그룹 정의 관리
마무리 그룹 정의를 작성, 편집, 복사 또는 소거하기 위해 스타일 관리자를 사용할 수 있습니다. 스타일 관리자를 사용하면 AutoCAD Architecture 2024 툴셋의 중앙 위치에서 여러 도면과 템플릿의 정의 및 스타일을 활용할 수 있습니다.
