공간에 엔지니어링 데이터를 추가하려면

부하 계산을 위해 분석할 모든 공간에 SpaceEngineeringObjects, ThermalProperties 및 ZoneEngineeringObjects 스타일 특성 세트를 추가해야 합니다. 스타일 관리자에서 gbxml 특성 세트 정의 도면의 특성 세트 정의를 현재 도면으로 복사합니다. 이러한 특성 세트 정의를 도면의 공간 및 구역에 할당하면 공학 데이터를 편집하여 적절한 환경 조건을 모델링할 수 있습니다. 그런 다음 이 데이터를 여러 분석 소프트웨어 프로그램에서 사용하기 위해 gbXML 형식으로 내보낼 수 있습니다.

  1. 관리 탭스타일 및 화면표시 패널스타일 관리자를 클릭합니다.
  2. 스타일 관리자에서 파일 메뉴도면 열기를 클릭합니다.
  3. 도면 열기 대화상자에서 컨텐츠를 클릭합니다.
  4. Styles/Imperial 폴더로 이동합니다.
  5. gbxml 특성 세트 정의(Imperial) 도면을 선택하고 열기를 클릭합니다.
  6. gbxml 특성 세트 정의 문서 객체 폴더를 확장합니다.
  7. 특성 세트 정의를 선택합니다.

    이 특성 세트는 SpaceEngineeringObjects, ThermalProperties 및 ZoneEngineeringObjects 스타일로 구성됩니다.

  8. 특성 세트 정의를 현재 도면에 복사한 다음 확인을 클릭합니다.

    이제 공학 데이터 스타일을 도면의 공간 및 구역에 적용할 수 있습니다.

  9. 특성 세트 데이터를 추가할 공간을 선택합니다.
  10. 특성 팔레트에서 확장 데이터 탭을 클릭한 다음 (특성 세트 추가)를 클릭합니다.

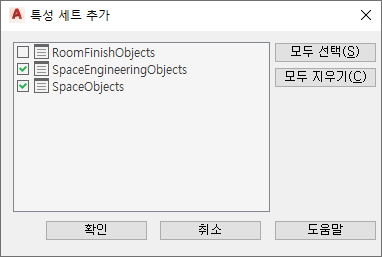

  11. 특성 세트 추가 대화상자에서 SpaceEngineeringObjects 및 SpaceObjects를 선택한 다음 확인을 클릭합니다.

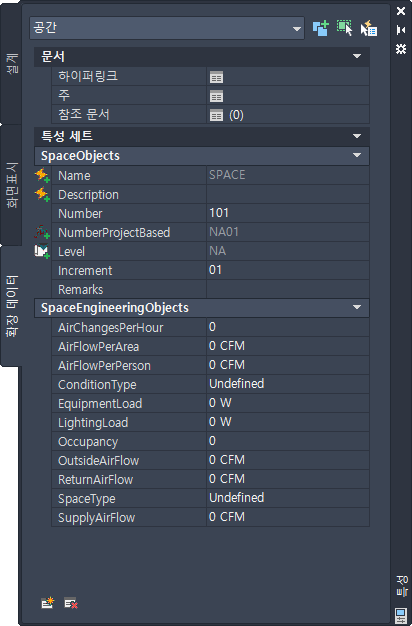

    특성 세트가 선택한 공간에 추가되며 확장 데이터 탭에서 해당 세트를 볼 수 있습니다.

  12. 특성 세트에서 다음 특성에 대해 값을 지정할 수 있습니다.
    특성 설명
    ConditionType 방의 온도 조절 방식을 지정합니다.
    LightingLoad 방의 조명 부하를 입력합니다. 스타일에서 면적당 조명 부하를 지정한 경우 DefaultLightingLoad 특성 세트에서 방 면적을 기준으로 조명 부하를 계산합니다. LightingLoad 값을 입력하여 이 값을 재지정할 수 있습니다.
    EquipmentLoad 방의 시설물 부하를 입력합니다. 스타일에서 면적당 시설물 부하를 지정한 경우 DefaultEquipmentLoad 특성 세트에서 방 면적을 기준으로 시설물 부하를 계산합니다. EquipmentLoad 값을 입력하여 이 값을 재지정할 수 있습니다.
    OutsideAirFlow 외부 기류 값을 입력합니다.
    SupplyAirFlow 및 ReturnAirFlow 참조를 위해 공급 및 순환 기류 값을 입력합니다. 이러한 값은 방에 대한 유량이며 단위 면적당 또는 개인당 유량이 아닙니다.
