AEC 치수 스타일의 객체 점 세트를 복원하려면

이 절차를 사용하여 AEC 치수에서 제거했고 AEC 치수 스타일로 설정되어 있는 치수점을 복원합니다. AEC 치수 스타일에 객체 점이 설정되어 있으므로 제거된 점의 유형과 위치 정보는 여전히 AEC 치수 스타일에 남아 있습니다.

1. 제거된 객체 점을 복원할 치수 체인을 선택합니다.
2. 제거된 점이 가시적인지 확인합니다.

   제거된 점의 상태…	할 일...
   제거된 점이 십자형 원으로 여전히 나타남	9단계를 진행합니다.
   제거된 점이 십자형 원으로 나타나지 않음	3 - 9단계까지 수행하여 표시합니다.

3. 마우스 오른쪽 버튼을 클릭하고 객체 화면표시를 클릭합니다.
4. 화면표시 특성 탭을 클릭합니다.
5. 변경 사항을 나타낼 화면표시 표현을 선택한 후 객체 재지정을 선택합니다.

   굵은체로 표시된 화면표시 표현은 현재 화면표시 표현입니다.

6. 필요에 따라 을(를) 클릭합니다.
7. 도면층/색상/선종류 탭을 클릭합니다.
8. 제거된 점 표식기 구성요소를 선택한 후 가시성 설정을 켭니다.
9. 확인을 두 번 클릭합니다.

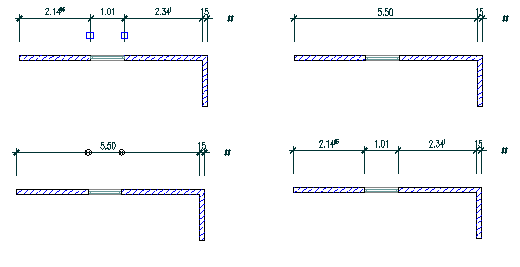

   이제 치수 체인의 제거된 치수점이 교차된 원으로 표시됩니다.

10. 필요한 경우 AEC 치수를 다시 선택하고 AEC 치수 탭 수정 패널 치수보조선 제거를 클릭합니다 .
11. 복원할 치수점의 원 중심을 클릭합니다.
    • 추가/제거된 점을 즉시 업데이트 설정이 선택되어 있는 경우 선택한 점이 바로 삭제됩니다.
    • 추가/제거된 점을 즉시 업데이트 설정 선택이 해제되어 있는 경우 선택한 점은 명령이 끝난 후 삭제됩니다.


    AEC 치수에서 객체 점 제거 및 복원
