냅킨 스케치를 사용하여 도면의 객체로부터 프리핸드 스케치 형상을 작성하십시오. 냅킨 스케치를 작성하여 진행 중인 설계의 모호성을 반영하거나 예술적으로 더 만족스러운 도면 버전을 나타낼 수 있습니다. 도면 일부의 냅킨 스케치를 생성하여 아직 설계 단계인 것으로 지정할 수도 있습니다.
전체 도면 또는 도면 일부로부터 냅킨 스케치를 작성할 수 있습니다. 사용자의 냅킨 스케치에 포함할 AutoCAD
및 AEC 객체를 모두 선택할 수 있습니다.
냅킨 스케치에 객체가 표시되는 방법
냅킨 스케치를 생성하면, 스케치에 포함되도록 선택한 객체와 함께 임의의 울퉁불퉁한 선 세그먼트가 작성됩니다. 울퉁불퉁한 선은 전형적인 스케치의 프리핸드 터치와 유사한 짧은 세그먼트입니다. 세그먼트가 서로 교차하는 선은 냅킨 스케치에서 연장됩니다.
냅킨 스케치 생성
냅킨 스케치의 선 형식

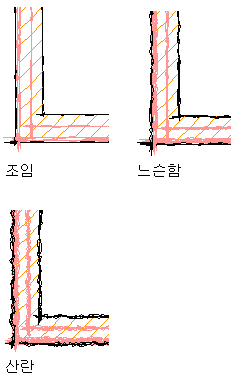

냅킨 스케치를 생성할 경우 스케치 모양을 조정하는 세 가지 선 형식 중 하나를 선택합니다.
- 조임 선 형식: 선택한 형상을 한 번 추적하여 보다 정확한 스케치 모양을 작성합니다.
- 느슨 선 형식: 선택한 형상을 두 번 추적합니다. (기본 설정입니다.)
- 산란 선 형식: 선택한 형상을 세 번 추적합니다.
선 형식 옵션
형상 추적을 통과할 때마다 보다 예술적인 플레어가 스케치에 추가됩니다.
냅킨 스케치 관리
냅킨 스케치 작성 시, 형상은 이름이 지정된 블록으로 패키지화 되어 모형 공간의 원래 객체 맨 위에 배치됩니다. 이것은 원래 도면과 스케치 도면을 서로 독립적으로 이동할 수 있음을 의미합니다. 또한 다른 참조된 블록을 가지고 수행하듯이 냅킨 스케치를 편집할 수도 있습니다. 각 스케치 세그먼트는 해당 세그먼트가 생성된 형상의 도면층과 색상을 보존합니다.
냅킨 스케치에 대해 선택한 선 형식에 따라 도면에서 선택한 각 객체에 대해 최대 3개의 복잡한 폴리선이 생성됩니다. 이렇게 하면 도면 크기가 현저히 늘어납니다. 도면 크기를 가능한 작게 유지하려면 냅킨 스케치를 새 도면에 잘라 붙여넣으십시오.
3차원(3D) 도면이나 복잡한 모형으로 작업할 때, 은선 투영, 2차원 (2D) 단면 또는 2D 입면 객체를 먼저 작성하십시오. 도면이 복잡한 경우 이러한 2D 객체에서 냅킨 스케치를 생성하면 라인워크 및 시간이 절약됩니다.
외부 참조로 작업할 때, 냅킨 스케치를 두 번 클릭한 후 다른 블록과 마찬가지로 편집합니다.
냅킨 스케치 및 예상 플롯 축척
예상 플롯 축척을 지정하여 스케치 세그먼트 및 확장 크기를 지정할 수 있습니다. 최종 스케치에서 스케치 세그먼트 및 연장의 크기를 증가시키려면 보다 큰 축척을 선택하십시오.
플롯 축척 지정
