이미지 배열 메뉴의 목적은 문자 대신 선택할 수 있는 이미지를 제공하는 것입니다. 이미지 배열 및 이미지 배열 슬라이드를 작성, 편집 또는 추가할 수 있습니다.
이미지 배열 대화상자는 이미지를 20개 그룹으로 표시하며, 연관 슬라이드 파일 이름이나 관련 문자를 표시하는 스크롤링 리스트 상자를 왼쪽에 표시합니다. 이미지 배열 대화상자에 20개 이상의 슬라이드가 포함된 경우, 추가 슬라이드가 새 페이지에 추가됩니다. 다음 및 이전 버튼이 활성화되어 사용자가 이미지의 각 페이지를 찾아볼 수 있습니다.

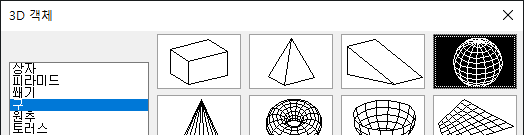

다음은 이미지 배열 메뉴의 예제입니다.
CUI(사용자 인터페이스 사용자화) 편집기에서 이미지 배열 메뉴를 정의합니다. 다음 표에서는 이미지 배열 메뉴의 특성을 보여줍니다.
|
타일식 뷰포트 레이아웃 이미지 배열 메뉴의 특성 |
||
|---|---|---|
|
특성 창 항목 |
설명 |
예제 |
|
이름 |
대화상자의 제목으로 사용되는 문자열입니다. |
타일식 뷰포트 레이아웃 |
|
설명 |
요소를 설명하지만 사용자 인터페이스에는 나타나지 않는 문자입니다. |
|
|
별칭 |
이미지 배열 메뉴의 별칭을 지정합니다. […] 버튼을 클릭하여 별칭 대화상자를 엽니다. CUIx 파일의 별칭은 각각 고유해야 하며, 프로그래밍 방식으로 이미지 타일 메뉴를 참조하는 데 사용됩니다. |
image_vporti |
다음 표에서는 이미지 배열 슬라이드의 특성을 보여줍니다.
|
타일식 뷰포트 레이아웃 이미지 배열 메뉴의 넷: 동일 배열 슬라이드의 특성 |
||
|---|---|---|
|
특성 창 항목 |
설명 |
예제 |
|
이름 |
이미지 배열 메뉴 대화상자의 왼쪽에 있는 리스트 상자에 표시되는 문자열입니다. 문자열에 하이픈(-)이나 밑줄(_) 이외의 영숫자 문자가 구두점 없이 포함되어야 합니다. |
넷: 동일 |
|
명령 이름 |
명령 리스트 창에 표시되는 명령 이름입니다. |
배열된 뷰포트, 4: 동일 |
|
설명 |
요소를 설명하는 문자로, 사용자 인터페이스에는 나타나지 않습니다. |
|
|
매크로 |
명령 매크로입니다. 표준 매크로 구문을 따릅니다. |
^C^C(ai_tiledvp 4 nil) |
|
요소 ID |
명령을 고유하게 식별하는 태그입니다. |
MM_0427 |
|
슬라이드 라이브러리 |
다중 슬라이드로 이루어지고 slidelib.exe 유틸리티를 사용하여 작성된 파일입니다. |
acad |
|
슬라이드 레이블 |
슬라이드 라이브러리 파일 혹은 별도로 저장된 슬라이드 이미지에 포함된 슬라이드의 이름입니다. |
vport-4 |
응용프로그램을 통해 생성한 모든 슬라이드를 이미지로 사용할 수 있습니다. 이미지 배열 메뉴의 슬라이드를 준비할 때 다음의 제한 사항을 염두에 두십시오.
- 이미지를 간단하게 유지하십시오.이미지 배열 메뉴가 표시되면 사용자는 모든 이미지가 그려질 때까지 기다린 후 선택을 해야 합니다. 복잡한 여러 기호를 표시하는 경우, 완전한 표현보다는 간단하고 인식 가능한 이미지를 사용합니다.
- 상자를 채우십시오. 이미지용 슬라이드를 만들 때는 MSLIDE 명령을 시작하기 전에 이미지로 화면을 채우십시오. 이미지의 폭이 너무 넓고 짧거나 길이가 너무 길고 폭이 좁은 경우, 슬라이드를 만들기 전에 PAN 명령을 사용하여 이미지를 화면 가운데에 오게 하면 이미지 배열 메뉴가 가장 보기 좋은 상태가 됩니다.
이미지는 3:2의 가로/세로 비율(폭 3 단위, 높이 2 단위)로 표시됩니다. 도면 영역의 가로/세로 비율이 다르면 이미지 배열 메뉴에서 중심에 맞춰진 이미지 슬라이드를 생성하는 것이 어려울 수 있습니다. 가로/세로 비율이 3:2인 배치 뷰포트 내에서 작업하는 경우, 이미지 위치를 지정하여 이미지 배열 메뉴에 표시될 때 똑같이 보이도록 할 수 있습니다.
- 해당 이미지의 용도를 기억하십시오.이미지를 사용하여 추상적인 개념을 기호로 인코딩하지 마십시오. 이미지 배열은 주로 그래픽 기호를 선택하는 데 있어서 유용합니다.
