기존 회로 연계

회로 빌더를 사용하여 기존 회로를 기준으로 회로를 삽입하고 주석을 답니다.

새 회로를 삽입할 때 활성 프로젝트에서 가져온 회로 리스트에서 선택한 기존 회로를 연계할 수 있습니다. 선택한 회로의 구성요소, 값, 설명 및 태그 지정이 새 회로의 기본값이 됩니다. "새 구성요소 태그 재지정" 옵션을 선택하는 경우에는 태그가 재계산됩니다.

이 연습에서는 앞서 삽입한 단선 모터 제어 회로와 연계되는 3상 모터 제어 회로를 삽입합니다.

1. 빈 도면을 새로 만들어 Three-Line.dwg로 저장합니다.
2. 프로젝트 관리자에서 프로젝트 이름을 마우스 오른쪽 버튼으로 클릭하고 활성 도면 추가를 선택합니다.
3. 예를 클릭하여 프로젝트 기본값을 도면 설정에 적용합니다.
4. 구조도 탭 와이어/와이어 번호 삽입 패널 래더 삽입 드롭다운 래더 삽입을 클릭합니다. 찾기
5. 3상 래더를 삽입합니다.
6. 구조도 탭 구성요소 삽입 패널 회로 빌더 드롭다운 회로 빌더를 클릭합니다. 찾기

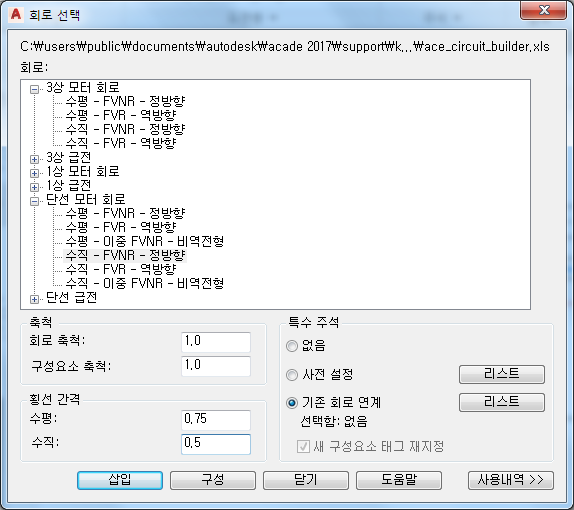

7. 회로 선택 사항 대화상자가 나타납니다.
8. 3ph 모터 회로: 수평 - FVNR - 정방향을 선택합니다.
9. 기존 회로 연계를 선택합니다.
10. 리스트 버튼을 선택합니다.

    기존 회로 대화상자가 표시됩니다.

11. One-Line.dwg에 삽입한 단선 모터 제어 회로인 MOT1을 선택합니다.
12. 확인을 클릭합니다.
13. 새 구성요소 태그 재지정 확인란을 해제합니다.


    그러면 회로 빌더가 표식기 블록 코드 값이 일치하는 구성요소에 대해 단선 회로의 태그를 사용합니다.

14. 구성을 선택합니다.
15. 버스에서 새 회로에 대한 삽입점을 선택합니다.
16. 연계되는 단선 모터 회로와 같은 회로 요소가 선택되었는지 확인합니다. 기본 옵션은 연계되는 회로를 기준으로 합니다.

    회로 요소	선택 항목
    모터 기호	모터: 3ph 모터 그라운드/PE 와이어 연결: 아니오
    격리 방식	주 단로기: 퓨즈식 단로기 N.O. 보조 접점 포함: 아니오
    변압기 및 회로 제어 - 정방향	제어 회로 포함: 없음
    역률 보정	역률 보정 콘덴서 포함: 없음
    과부하	과부하 요소: 없음 N.O. 보조 접점 포함: 아니오
    모터 터미널 연결	모터 연결 터미널: 없음
    케이블 표식기	케이블: 예
    부하 발생 시 안전 단로	안전 단로: 없음 N.O. 보조 접점 포함: 아니오

17. 클릭하여 모든 회로 요소를 삽입합니다.
18. 종료를 클릭합니다.

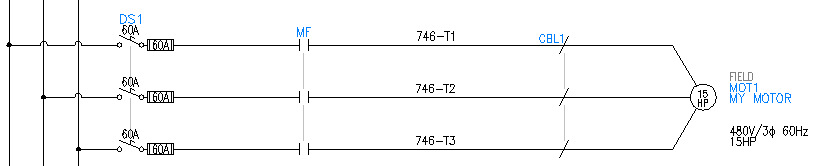

회로가 삽입되고 단선 회로의 구성요소 값이 적용됩니다. 모터 기호에는 동일한 카탈로그 값 및 마력 정격이 지정됩니다. 주 단로기 스위치에는 스위치 및 퓨즈와 동일한 정격 값이 지정됩니다. 모터 기호에는 단선 회로를 삽입한 후 수정된 값이 지정됩니다.
