AutoCAD MEP 2021 툴셋의 새로운 기능

아래에는 AutoCAD MEP 2021 툴셋 릴리즈의 주요 개선 사항이 요약되어 있습니다.

AutoCAD MEP 2021 툴셋에서는 Autodesk에서 중요하게 생각하는 고객 피드백, 설문 조사 및 분석 데이터를 기반으로 한 일련의 개선 사항을 제공합니다. 다양한 분야의 고객이 자주 사용하는 기능을 현대화하고 간소화하기 위해 여러 기능이 추가되었습니다. 이 릴리즈의 도면 형식은 AutoCAD 2018로 계속 지원됩니다. 개발자의 경우 이것은 API 개선 릴리즈입니다.

Revcloud 개선 사항

또한 AutoCAD 2021 구름형 수정기호 개선 사항도 AutoCAD MEP 2021 툴셋 구름형 수정기호(ANNOREVISIONCLOUDADD)에 적용됩니다.

특성 팔레트나 해당 바로 가기 메뉴에서 또는 새 REVCLOUDPROPERTIES 명령을 사용하여 선택한 구름형 수정기호 객체의 호 현 길이를 변경할 수 있습니다. REVCLOUDPROPERTIES 명령은 구름형 리비전에 대한 색상, 도면층 등의 다른 특성도 업데이트합니다.

구름형 리비전 객체를 선택하면 이제 특성 팔레트에 객체 유형으로 폴리선 대신 Revcloud가 표시됩니다. Revcloud는 기본적으로 폴리선이지만 추가 호 특성과 그립 스타일 간을 전환할 수 있는 옵션이 포함되어 있습니다(REVCLOUDGRIPS 시스템 변수).

주: 주석 축척은 새 REVCLOUDPROPERTIES 명령을 사용하여 변경되는 호 현 길이에 대해 작동하지 않습니다.

DWG 비교 가져오기

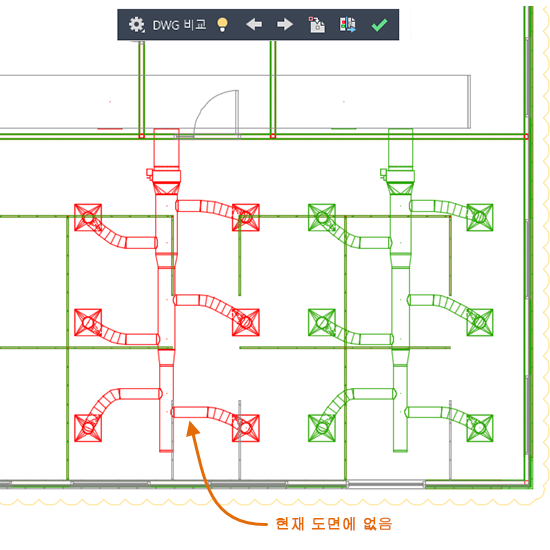

이제 두 도면을 비교한 후 다른 것으로 표시되는 AutoCAD MEP 객체를 가져올 수 있습니다.

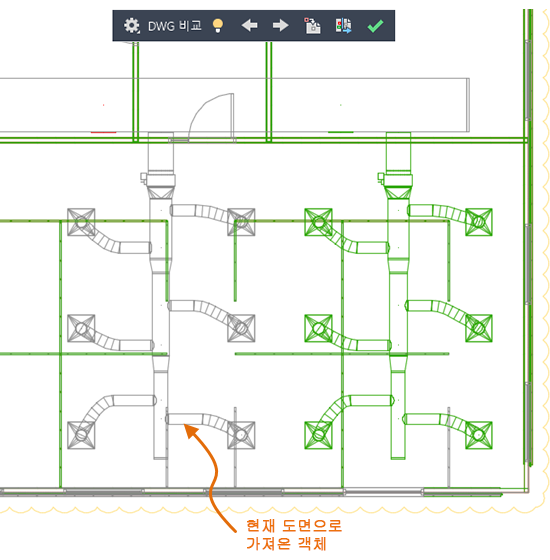

비교된 도면에서 강조 표시된 차이(빨간색)를 현재 도면으로 가져올 수 있습니다. 그렇게 하면 이러한 객체가 이제 두 도면에 존재하며 자동으로 회색으로 바뀝니다. 현재 도면에 없는 객체만 가져올 수 있습니다.

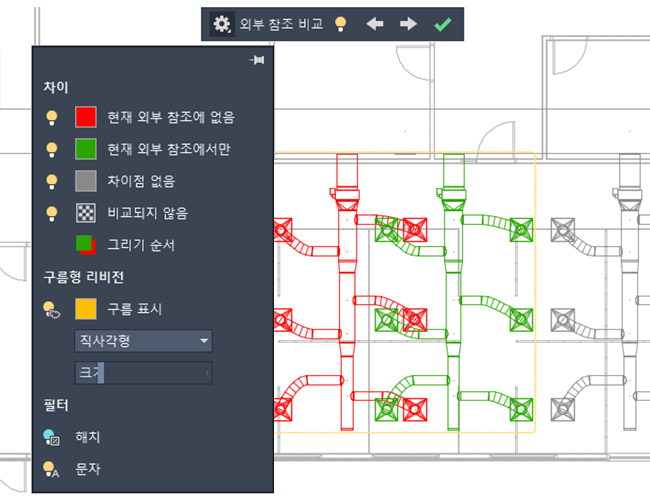

외부 참조 비교

AutoCAD 2021 외부 참조 비교 향상 기능은 MEP 객체가 있는 AutoCAD MEP 도면에도 적용됩니다.

비교 기능의 주요 개선 사항은 이제 현재 도면에서 외부 참조로 부착된 도면 파일의 변경 사항을 비교하고 볼 수 있다는 것입니다. 참조된 도면 또는 비교한 도면의 모든 변경 사항은 구름형 리비전을 사용하여 강조 표시됩니다.

참조된 도면이 변경되면 응용프로그램 윈도우의 오른쪽 아래 구석(상태막대 트레이)에 풍선 도움말 메시지가 표시됩니다. 풍선 메시지의 링크를 클릭하여 수정된 외부 참조를 다시 로드하거나 변경 사항을 비교합니다. 외부 참조 팔레트에서 외부 참조 변경 사항을 비교할 수도 있습니다.

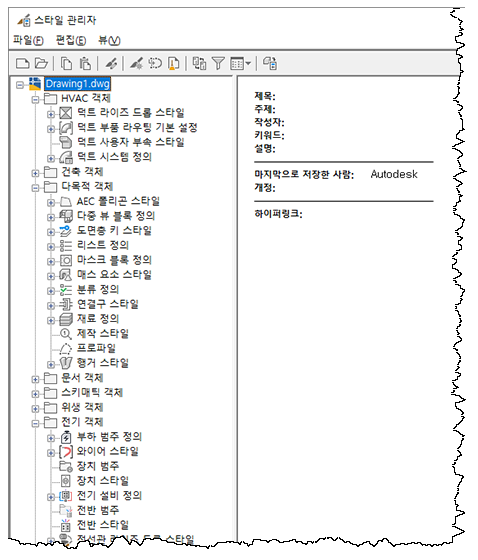

아이콘 새로고침

자주 사용하는 대화상자 및 팔레트의 아이콘은 보통 초점을 두는 도면 영역을 산만하게 하지 않고 최적의 대비를 제공하기 위해 새로고침 됩니다.

기타 개선 사항

• 가끔 충돌이 발생하던 문제
  • 이제 문 또는 창 조립품에서 그리드를 편집할 때 충돌이 발생하지 않습니다.
  • 이제 도면에서 볼륨 자르기를 선택할 때 충돌이 발생하지 않습니다.
  • 도면에서 다중 뷰 블록이 선택된 경우 중단되지 않습니다.
• 마이그레이션
  • 이제 이전 릴리즈에서 도면을 마이그레이션할 때 동기화가 완료되지 않았으면 명령행에 경고가 표시됩니다.
  • 이제 이전 릴리즈에서 설정을 마이그레이션한 후 키노트를 추가할 수 있습니다.
• 덕트 또는 파이프
  • 덕트의 해치 패턴은 내보내기 후에도 유지됩니다.
  • 이제 덕트 또는 파이프의 그립 편집이 두 번째 및 그 이후 편집에서 제대로 작동합니다.
• 단면 또는 입면
  • 이제 단면 또는 입면 형상을 편집할 때 OSNAP이 제대로 작동합니다.
  • 이제 외부 참조 도면이 부착될 때 수평 단면이 제대로 작동합니다.
  • 이제 단면이 분해된 후 외부 참조 객체의 도면층 정보가 특성 팔레트에 올바르게 표시됩니다.
• IFC

  이제 구성요소 중 하나로 인해 오류가 발생하는 경우에도 IFC 가져오기가 제대로 작동합니다.

• 룸 태그

  이제 회전된 UCS에서 공간을 작성할 때 방 태그를 올바른 회전에 배치할 수 있습니다.

• 벽
  • 이제 주석 벽 해치가 다른 도면에 외부 참조로 부착될 때 올바르게 표시됩니다.
  • 이제 벽 스타일 특성 대화상자 크기가 다시 실행하는 경우에도 유지됩니다.
• 프로젝트 네비게이터

  이제 Microsoft® Windows® 10 버전 1803 이상의 컴퓨터에서 특수 문자가 포함된 폴더 및 파일이 프로젝트 네비게이터에 올바르게 표시됩니다.

• 분류 정의
  • 다중 뷰 블록을 복사하여 붙여넣을 때 분류 범주 이름이 자동으로 숫자 접미어가 붙으며 복제되지 않습니다.
  • 중복된 하위 범주 이름을 가진 분류 정의가 있는 다중 뷰 블록을 복사하여 붙여넣을 때의 성능이 향상되었습니다.
• 수직 레이블 곡선

  이제 대칭으로 플롯 옵션을 선택하면 수직 레이블 곡선이 제대로 플롯됩니다.

• 플롯

  은선 비주얼 스타일로 변경하는 경우 CTB 파일의 설정에 따라 플롯 미리보기가 올바르게 표시됩니다.

• 프로젝트 동기화

  네트워크에서 호스팅되는 프로젝트의 프로젝트 표준을 동기화할 때의 성능이 향상되었습니다.

• 동적 입력

  이제 폴리선에 대한 동적 입력 프롬프트가 다음 점 프롬프트의 모든 각도에 대해 올바르게 표시됩니다.

AutoCAD MEP 툴셋에서는 AutoCAD의 새로운 기능 대부분을 활용합니다. 자세한 내용은 도움말의 AutoCAD 2021의 새로운 기능 항목을 참조하십시오.
