AutoCAD Mechanical 도구 세트에서는 지시선 주 문자에 대해 공식을 지정할 수 있습니다. 이러한 공식을 템플릿으로 기호 라이브러리에 저장할 수 있습니다.
지시선 주 기호 라이브러리 대 기타 기호
지시선 주는 템플릿을 기호 라이브러리에 저장합니다. 기타 기호는 미리 구성된 기호를 기호 라이브러리에 저장합니다.
공식 및 템플릿을 사용하는 이유는 무엇입니까?
공식은 지시선 주가 부착되는 객체의 특성에 대한 참조를 포함할 수 있습니다. 따라서 객체의 특성이 변경되면 주 문자가 자동으로 변경됩니다.

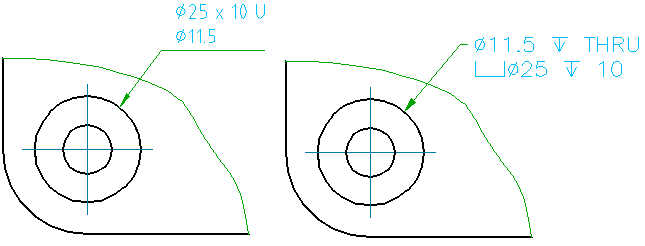

예를 들어 구멍에 구멍 지름을 표시하는 공식이 포함된 주를 부착했다고 가정해 보겠습니다. 구멍 크기를 조정할 경우 주에 자동으로 새 지름이 표시됩니다.
템플릿 범주를 사용하는 이유는 무엇입니까?
일반적으로 한 객체에서 사용할 수 있는 특성은 다른 객체에서 사용할 수 없습니다. 예를 들어 탭 구멍에 포함된 내부 스레드에 대한 특성이 있습니다. 관통 구멍에 스레드가 없으므로 스레드 특성이 없습니다. 따라서 탭 구멍에 적용되는 공식(및 템플릿)은 관통 구멍에 작동하지 않습니다.
템플릿을 기호 라이브러리에 저장하면 시스템에서는 공식이 적용된 객체 유형에 따라 템플릿을 범주화합니다. 따라서 관통 구멍에 지시선 주를 부착하면 관통 구멍에 적용되는 템플릿만 라이브러리에 표시됩니다. 라이브러리에 주어진 범주의 템플릿이 여러 개 포함될 수 있으므로 이중 하나를 기본값으로 선택할 수 있습니다. 지시선 주를 객체에 부착하면 해당 객체 범주에 대한 기본 템플릿이 자동으로 적용됩니다.
기타 템플릿 템플릿 범주는 객체 유형과 관련이 없습니다. 따라서 모든 객체에 기본적으로 적용되지 않습니다. 그러나 기타 템플릿은 리본에서 기호 라이브러리에 표시되는 유일한 템플릿 유형입니다. 그러므로 리본에서 액세스할 수 있는 주 템플릿을 만들려면 해당 템플릿을 기타 템플릿으로 저장합니다.
추가 정보
기호 라이브러리에 새 템플릿을 추가하거나 기존 템플릿을 수정할 수 있습니다. 메모 템플릿을 수정하는 경우 해당 템플릿에서 파생된 기존 지시선 메모가 모두 자동으로 변경됩니다.
다른 도면에서 지시선 주 기호 라이브러리를 가져올 수 있습니다. 이 기능을 사용하려면 양쪽 도면에서의 지시선 주에 대한 리비전과 제도 표준이 같아야 합니다.
가져오기 프로세스 중에 전체 라이브러리를 대체하거나, 기호를 추가하거나, 기호를 덮어쓰도록 선택할 수 있습니다. 대체하도록 선택하면 AutoCAD Mechanical 도구 세트에서 현재 라이브러리가 삭제되고 가져온 라이브러리로 대체됩니다. 추가하도록 선택하면 기존 템플릿과 이름이 같은 가져온 템플릿의 이름에 숫자를 붙여 템플릿 이름을 바꿉니다. 덮어쓰도록 선택하면 가져온 템플릿이 이름이 같은 기존 템플릿을 대체합니다.
