데이텀 식별자 기호는 형상 공차 기호에 대한 데이텀 피쳐를 식별합니다.
AutoCAD Mechanical 도구 세트에서는 데이텀 식별자(그림의 1) 외에도 데이텀 주(그림의 2) 및 스레드 주(그림의 3)를 허용하는 표준에 대해 이들 주를 지원합니다. 데이텀 주는 일반적으로 쉼표(",")로 구분된 일련의 데이텀 대상 을 포함합니다. 스레드 주는 보통 나사 스레드 또는 기어에 부착된 기호에 배치됩니다. 이러한 주는 데이텀으로 사용할 지름을 지정합니다. 예를 들어 위의 그림에서 스레드 주는 피치 지름을 데이텀으로 지정합니다.
직교 지시선
 |
 |
기호 지시선을 객체에 부착하면 AutoCAD Mechanical 도구 세트에서 첫 번째 세그먼트가 부착된 객체에 직교하도록 강제 지정됩니다. 이후 지시선 세그먼트는 수평 또는 수직이 되도록 강제 지정됩니다.
표면 치수보조선
선이나 호 끝을 넘어서는 위치로 지시선 시작점을 이동하면 AutoCAD Mechanical 도구 세트에서 치수보조선이 자동으로 그려집니다. 지시선 끝으로부터의 간격띄우기 및 초과 길이에 대한 기본값은 각각 DIMEXE 및 DIMEXO 시스템 변수로 결정됩니다. AutoCAD Mechanical 도구 세트에서 스플라인에 대해서는 치수보조선을 작성하지 않습니다.

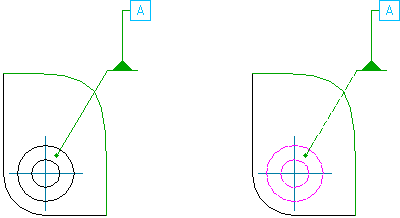

표면 표시 지시선
AutoCAD Mechanical 도구 세트에서는 표면 표시 지시선 작성을 위한 명령행 옵션을 제공합니다. 이러한 옵션을 통해 기호 지시선이 모서리가 아닌 표면을 가리키도록 할 수 있습니다. 표면 표시 지시선을 사용하면 측면도가 아닌 평면도를 사용하여 데이텀을 지정할 수 있습니다. 데이텀이 구성요소의 먼 쪽에 있을 때는 표면 표시 선종류가 대시 스타일로 변경되도록 옵션을 지정할 수 있습니다.
주석에 첨부
AutoCAD Mechanical 도구 세트에서는 위 그림과 같이 주석에 데이텀 식별자 기호를 부착하고 정렬하기 위한 옵션을 제공합니다.

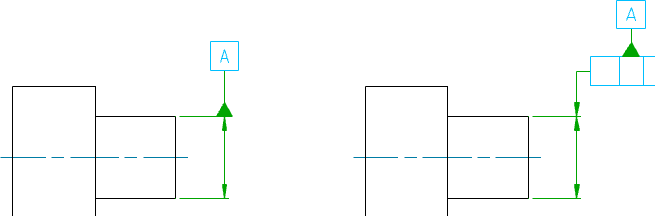

직접적으로 지원되는 방법은 아니지만 위 이미지와 같이 데이텀 식별자 기호를 치수에 부착할 수 있습니다. 기호 시작점을 치수에 배치하면 치수와 지시선의 화살표가 겹치게 됩니다. 이 경우 치수 화살촉을 "없음"으로 변경하면 그림에 나와 있는 모양처럼 표시할 수 있습니다.
지원되는 제도 표준
| 표준/리비전 | 직교 지시선 | 표면 치수보조선 | 표면 표시 선 | 데이텀 주 | 스레드 주 |
|---|---|---|---|---|---|
| ANSI ASME Y14.5 M -1994 | 예 | 예 | |||
| ASME Y14.5M - 1982 | 예 | 예 | |||
| BSI EN ISO 1101:2013, BSI EN ISO 5459:2011 | 예 | 예 | |||
| BS 308 Part 3 -1990 | 예 | 예 | |||
| CSN EN ISO 1101:2013 | 예 | 예 | |||
| CSN 01 3138 -1994 | 예 | 예 | |||
| DIN ISO 1101:2008 DIN EN ISO 5459:2011 | 예 | 예 | 예 | 예 | 예 |
| DIN ISO 1101:2008 DIN EN ISO 5459:2008 | 예 | 예 | 예 | 예 | 예 |
| DIN ISO 1101:1983 DIN EN ISO 5459:1982 | 예 | 예 | |||
| GB/T 1182 -2008 | 예 | 예 | 예 | ||
| GB/T 1182 -1996 | 예 | 예 | 예 | 예 | |
| GOST 2.308-79 | 예 | 예 | |||
| ISO 1101:2012(E) ISO 5459:1981 | 예 | 예 | 예 | 예 | 예 |
| ISO 1101:2004 ISO 5459:1981 | 예 | 예 | 예 | 예 | 예 |
| ISO 1101:1983 ISO 5459:1981 | 예 | 예 | |||
| JIS B 0021(1998) | 예 | 예 | 예 | ||
| JIS B 0021:1984 JIS B 0022:1984 | 예 | 예 | 예 |
