수치표고모형(DEM)에 대한 일부 필수 설정에 대해 이해합니다.
기존 지표면의 소스 데이터를 선택하는 경우 가능한 한, TIN(불규칙 삼각망) 지표면보다는 그리드 지표면을 작성합니다. 시스템 메모리 요구 사항의 차이는 지표면이 클수록 상당합니다. 일반적으로 DEM과 같은 그리드 지표면에는 TIN 형식에서 동일한 지표면이 필요로 하는 메모리 공간의 약 1/6(17%)이 필요합니다.
DEM 파일 내보내기
Autodesk Civil 3D에서는 지표면에서 DEM 파일을 내보낼 수 있습니다. 내보내기 시 그리드 간격을 확장하여 이 파일을 더 작게 만들 수 있습니다. 그림 3에서는 내보내기 프로세스를 시작하는 데 사용되는 메뉴 선택을 보여 줍니다.

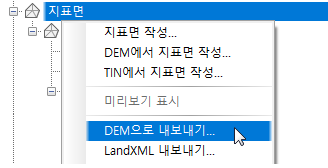

그림 3: DEM 파일 내보내기
그림 4에서와 같이 DEM으로 지표면 내보내기 대화상자에서는 내보내는 DEM 파일에서 그리드 간격을 설정할 수 있습니다. 그리드 간격 2는 지정된 면적을 그리드 간격 1에서 필요한 점 수의 1/4 정도의 양으로 채웁니다. 여기에 더 높은 숫자의 설정을 사용하여 자세하지는 않지만 더 작은 크기의 DEM 파일을 작성합니다.
그리드점 표고 결정
중요한 내보내기 설정은 각 점에서 표고를 결정하는 방법입니다. 그리드 점에서 지표면 표고를 단면 검토하거나 주변 점에서 평균 표고를 계산하는 방법 중에 선택할 수 있습니다. 두 번째 방법(평균화)은 시간이 많이 소요됩니다. 효율성을 높이려면 그림 4에서와 같이 지표면 단면 검토 옵션을 사용합니다.

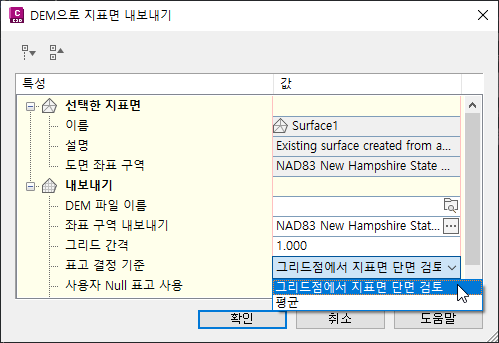

그림 4: 내보내는 DEM 파일의 최적화 설정
