이 연습에서는 기존 간격띄우기 선형과 기본 도로의 종단을 사용하여 교차로를 만든 다음 새 교차로를 기존 기본 도로 코리더에 추가합니다.
이 연습에 설명된 워크플로우는 단일 코리더를 따라 여러 교차로를 작성해야 할 때 유용합니다. 기본 도로에 대한 간격띄우기 지오메트리를 정의한 다음, 후속 교차로에 대해 다시 사용합니다.
교차로 위치 및 기본 도로 지정
- 튜토리얼 도면 폴더에 있는 Intersection-Create-3.dwg를 엽니다.
이 도면에는 도로 A 및 도로 C, 두 선형의 교차로가 있습니다. 간격띄우기 선형은 도로 A의 양쪽에 있고, 도로 B의 북쪽에는 기존 교차로가 있습니다.
- 탭

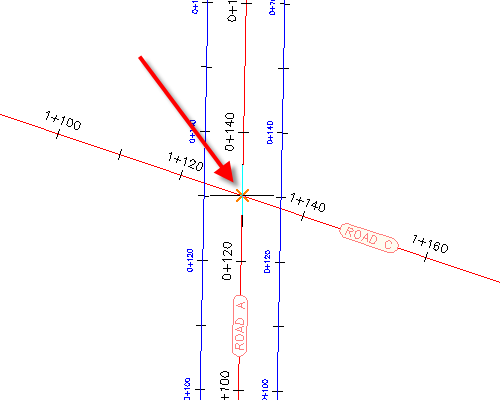

패널 드롭다운 찾기을 클릭합니다. - 도면에서 도로 A 및 도로 C 선형의 교차로를 클릭합니다.

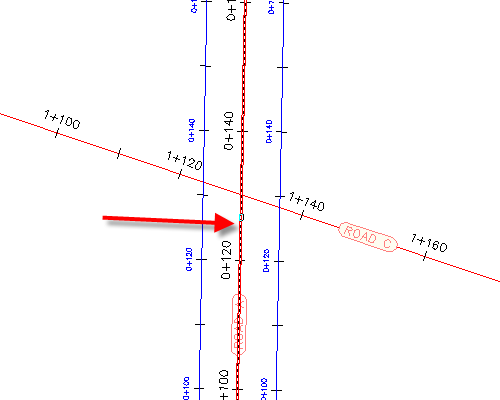

- 도로 A 선형을 클릭하여 기본 도로로 지정합니다.
코리더 기울기 매개변수 지정
- 교차로 작성 마법사의 일반 페이지에 있는 교차로 코리더 유형에서 기본 도로 크라운 유지를 선택합니다.
- 다음을 클릭합니다.
수평 지오메트리 매개변수 지정
- 지오메트리 상세사항 페이지에서 간격띄우기 매개변수를 클릭합니다.
- 간격띄우기 매개변수 대화상자의 기본 도로왼쪽 간격띄우기 선형 정의에서 기존 선형 사용에 대해 예를 선택합니다.
- 선형 이름에 대해
을 클릭합니다. - 교차로 간격띄우기 선형 이름 대화상자에서

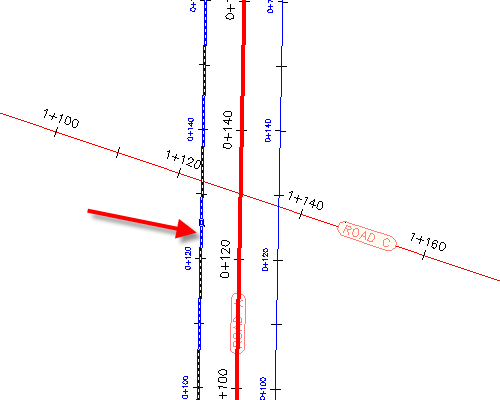

을 클릭합니다. - 도면에서 도로 A 선형의 왼쪽에 있는 간격띄우기 선형을 선택합니다.
- 확인을 클릭합니다.

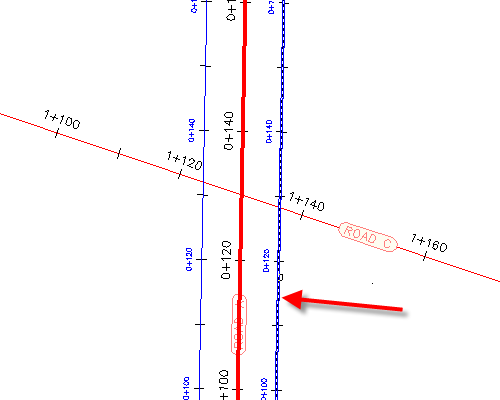

- 교차로 간격띄우기 매개변수 대화상자에서 오른쪽 간격띄우기 선형 정의에 대해 2단계 ~ 6단계를 반복하여 도로 A 선형의 오른쪽에 있는 간격띄우기 선형을 지정합니다.
- 확인을 클릭합니다.
- 지오메트리 상세사항 페이지에서 연석 굴곡부 매개변수를 클릭합니다.

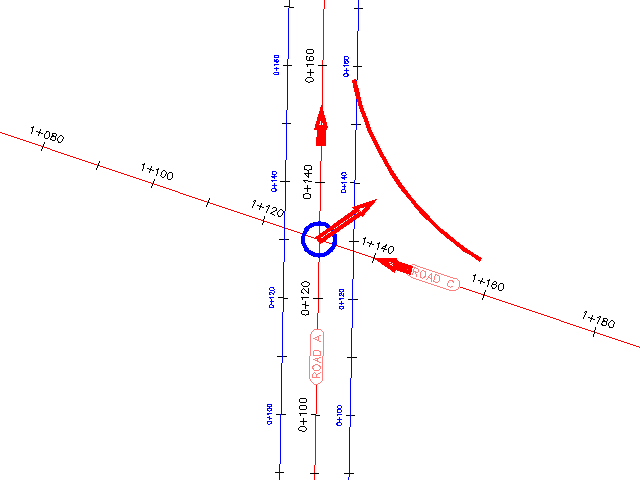

첫 번째 교차로 사분면의 기본 매개변수가 교차로 연석 굴곡부 매개변수 대화상자에 표시됩니다. 도면에서 첫 번째 사분면이 강조 표시되고, 화살표가 들어오고 나가는 교통 흐름의 방향을 나타냅니다.
- 교차로 연석 굴곡부 대화상자의 교차로 사분면에서 남동 - 사분면을 선택합니다.
- 남동 - 사분면의 경우 들어오는 도로의 회전 차선 확폭 확인란을 선택합니다.
- 교차로 사분면에서 북서 - 사분면을 선택합니다.
- 북서 - 사분면의 경우 들어오는 도로의 회전 차선 확폭 확인란을 선택합니다.
- 확인을 클릭합니다.
- 교차로 작성 마법사에서 간격띄우기 및 연석 굴곡부 종단 작성 확인란이 선택되었는지 확인합니다.
- 다음을 클릭합니다.
수직 지오메트리 매개변수 지정
- 지오메트리 상세사항 페이지의 간격띄우기 및 연석 굴곡부 종단에서 차선 경사 매개변수를 클릭합니다.
- 교차로 차선 경사 매개변수 대화상자의 기본 도로왼쪽 간격띄우기 선형 정의에서 기존 선형 사용에 대해 예를 선택합니다.
- 종단 이름에 대해 을 클릭합니다.
- 교차로 간격띄우기 선형 이름 대화상자에서 도로 A - -2.000%를 선택합니다.
- 확인을 클릭합니다.
- 교차로 간격띄우기 매개변수 대화상자에서 오른쪽 모서리 종단 정의에 대해 2-5단계를 반복하여 도로 A 선형의 오른쪽에 있는 간격띄우기 종단을 지정합니다. 종단 도로 A - -2.000% (1)을 오른쪽 모서리 종단 정의종단 이름으로 사용합니다.
- 확인을 클릭합니다.
코리더 매개변수 지정
- 코리더 영역 페이지에서 다음 옵션을 지정합니다.
- 교차로 영역에서 코리더 작성: 선택
- 기존 코리더에 추가: 선택, 코리더 - (1)
- 사면으로 만들 지표면 선택: 지반선
- 가져올 표준횡단 세트 선택에서 찾아보기를 클릭합니다.
- 표준횡단 세트 파일 선택 대화상자에서 표준횡단 폴더로 이동합니다.
- _Autodesk (Metric) Assembly Sets.xml을 선택합니다. 열기를 클릭합니다.
- 교차로 작성을 클릭합니다.

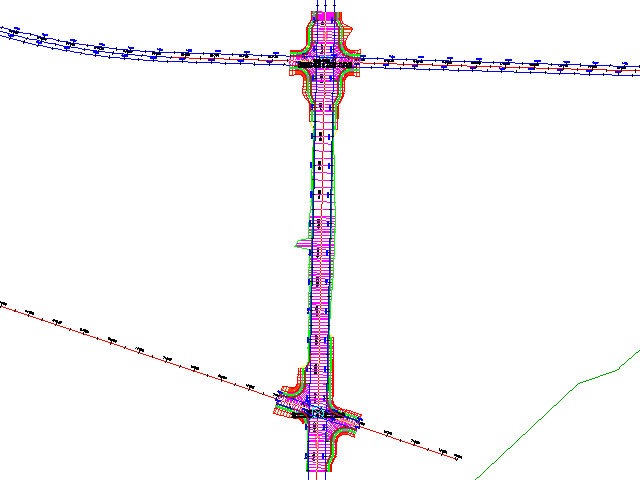

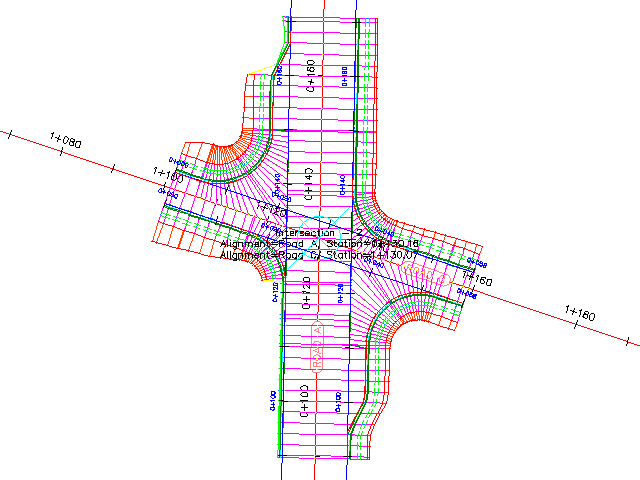

교차로가 작성되고 새 코리더 영역이 교차로 영역에 작성됩니다.
심화 학습: 두 교차로 사이의 코리더를 확장하기 위해 두 교차로 사이에 코리더 영역을 추가해 봅니다.
다음 튜토리얼을 계속하려면 교차로 편집으로 이동합니다.
