이 연습에서는 기존 수평 및 수직 지오메트리를 사용하여 코리더를 작성합니다. 교차로 영역에서 코리더를 수정한 다음 코리더 영역 재작성 도구를 사용해 봅니다.
교차로 면적에서 코리더 작성
- 튜토리얼 도면 폴더에 있는 Intersection-Edit-Corridor.dwg를 엽니다.

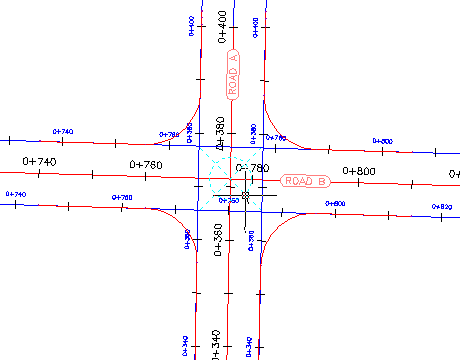

이 도면에는 기본 도로(도로 A) 및 보조 도로(도로 B)의 교차로가 있습니다. 현재 도면에는 코리더 또는 코리더 표준횡단이 없습니다.
- 교차로 표식기를 선택합니다.
- 탭
패널 찾기을 클릭합니다.
교차로 코리더 영역 대화상자가 표시됩니다.
- 사면으로 만들 지표면 선택에서 지반선을 선택합니다.
- 표준횡단 세트 적용에서 찾아보기를 클릭합니다.
- 표준횡단 세트 파일 선택 대화상자에서 표준횡단 폴더로 이동합니다.
- _Autodesk (Metric) Assembly Sets.xml을 선택합니다. 열기를 클릭합니다.
- 재작성을 클릭합니다.

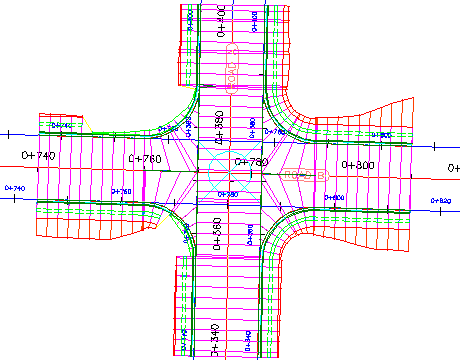

교차로 면적에 코리더가 표시됩니다.
코리더 특성 수정
- 도구공간의 통합관리 탭에서 코리더 및
교차로 집합을 확장합니다.
이 집합에 있는 객체 중 하나라도
오래되었으면 객체를 마우스 오른쪽 버튼으로 클릭하고 재작성을 선택합니다.
- 교차로 면적에 있는 코리더를 선택합니다.

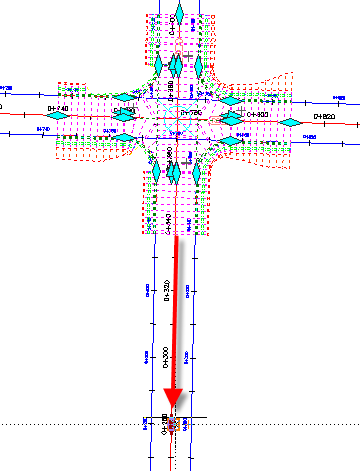

- 교차로 아래쪽에 있는
그립을 선택합니다. 그립을 아래쪽으로 끕니다. 그립을 더 남쪽으로 배치하려면 클릭합니다.
- 탭 패널 드롭다운 찾기을 클릭합니다.
- 코리더 특성 대화상자의 매개변수 탭에서
도면에서 영역 선택을 클릭합니다.

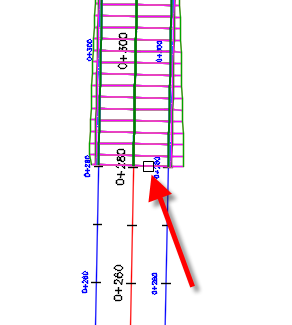

- 도면에서 코리더의 아래쪽을 클릭합니다.
지정한 영역이 코리더 특성 대화상자에서 강조 표시됩니다.
- 강조 표시된 행의 빈도 열에서
을 클릭합니다.
- 표준횡단을 적용할 빈도 대화상자의 표준횡단 적용에서 다음 매개변수를 지정합니다.
- 접선에서: 10
- 곡선을 따라: 증분
- 곡선 증분: 5
- 완화곡선에서: 5
- 종단 원곡선을 따라: 5
- 확인을(를) 두 번 클릭합니다.
- 코리더 특성 - 재작성 작업 대화상자에서 코리더 재작성을 클릭합니다.

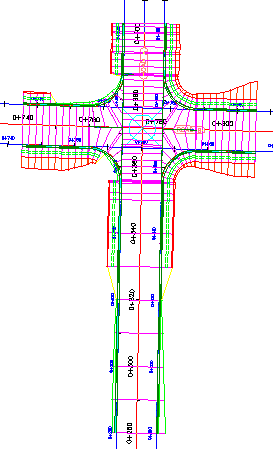

코리더가 재작성됩니다. 코리더가 남쪽으로 더 확장됩니다. 확장된 영역에서 표준횡단이 교차로 영역보다 더 떨어져 있습니다.
코리더 영역 재작성
- 교차로 표식기를 선택합니다.
- 탭 패널 찾기을 클릭합니다.
- 사면으로 만들 지표면 선택에서 지반선을 선택합니다.
- 교차로 코리더 영역 대화상자의 표준횡단 세트 적용에서 찾아보기를 클릭합니다.
- 표준횡단 세트 파일 선택 대화상자에서 표준횡단 폴더로 이동합니다.
- _Autodesk (Metric) Assembly Sets.xml을 선택합니다. 열기를 클릭합니다.
이는 코리더를 작성하는 데 사용했던 표준횡단 세트입니다. 하지만 교차로 코리더 영역 대화상자에서 다른 표준횡단 세트를 지정하거나, 코리더를 작성할 개별 표준횡단을 지정할 수도 있습니다.
- 재작성을 클릭합니다.
코리더가 재작성됩니다. 표준횡단 빈도 및 영역 시작 측점을 비롯하여 도로 A 기준선에서 수정한 내용이 원래의 설정으로 돌아갔습니다. 그 이유는 교차로 작성 프로세스 중에 원래 지정했던 매개변수를 사용하여 코리더를 다시 작성했기 때문입니다. 교차로 면적에서 코리더에 대해 수정한 내용은 교차로 객체로부터 코리더를 다시 작성할 때 보존되지 않습니다.
주:교차로 범위 바깥쪽에 있는 코리더 영역은 코리더 영역 재작성 명령의 영향을 받지 않습니다.
