관로 종단 설정 대화상자

이 대화상자를 사용하여 관로 종단에 대한 설정을 지정합니다.

간격띄우기 및 간격띄우기 참조와 관로 종단의 간격띄우기 스타일을 지정할 수 있습니다.

일반

관로

선택한 설정을 적용할 관로의 이름을 지정합니다.

간격띄우기 스타일

다음의 관로 종단 스타일 중 하나를 지정합니다.

본당 길이(Cut length). 관로의 파이프 지오메트리 맨 위에 있는 각 파이프 길이(파이프 요소에 대해 정의된 절단 길이 기준)에 간격띄우기가 적용되도록 지정합니다.
곡관에서의 간격 띄우기. 관로에서 곡관 지오메트리의 맨 위에 간격띄우기가 적용되도록 지정합니다.

참조 종단

관로에 대한 간격띄우기 참조를 지정합니다. 다음 중 하나를 지정합니다.

없음. 관로에 간격띄우기를 적용하지 않습니다.
종단. 관로로 작성한 지표면 종단, 종단 배치 또는 종단을 간격띄우기 참조로 사용합니다. 리스트에서 종단을 선택합니다.
지표면에서 작성. 도면의 기존 지표면에서 새 종단을 작성합니다. 지표면 선택 리스트에서 지표면을 선택합니다.

간격띄우기 거리

관로의 참조 종단과 간격띄우기 스타일 위치 간의 간격띄우기 거리를 지정합니다. 관로가 수정된 경우 간격띄우기를 유지하려면 동적으로 업데이트를 선택합니다. 재지정 탭에서 동적으로 지정되지 않은 측점 범위가 작성되지 않은 한, 기본적으로 전체 관로가 간격띄우기됩니다.

종단 그리기 위치

관로를 표시할 종단 뷰를 지정합니다. 다음 중 하나를 선택합니다.

새 종단 뷰. 관로 종단의 도면에 새 종단 뷰를 작성하는 설정을 지정하는 데 사용할 수 있는 종단 뷰 작성 마법사를 엽니다.
기존 종단 뷰. 새 관로 종단을 표시하거나 기존 관로 종단을 업데이트할 기존 종단 뷰를 선택하라는 프롬프트가 표시됩니다.
업데이트만. 종단을 업데이트하지만 종단 뷰에 대한 프롬프트를 표시하지 않습니다.

재지정

관로 간격띄우기 범위 리스트

범위 추가. 관로 간격띄우기 범위 리스트에 행을 추가합니다. 작성 시 측점 범위 정보를 추가하고 일반 탭에 정의된 간격띄우기 거리별로 동적으로 업데이트해야 할지 여부를 결정합니다. 범위가 동적으로 설정되지 않은 경우 범위 내의 압력식 관망 객체는 간격띄우기가 아닌 범위 밖의 압력식 관망 객체와의 연결을 유지하기 위해서만 조정됩니다.
범위 내에서 간격띄우기를 수동으로 편집하는 경우 범위는 자동으로 동적이 아닌 범위로 설정됩니다.

주: 도면에서 곡관 및 PVI를 추가하면 새 범위를 자동으로 추가합니다.
범위 제거. 관로 간격띄우기 범위 리스트에서 선택한 하나 이상의 행을 삭제합니다.
주: 도면에서 곡관 및 PVI를 제거하면 연관된 범위가 제거됩니다.
아니오. 관로 간격띄우기 범위의 숫자 식별자입니다.
시작 측점. 관로 범위의 첫 번째 측점을 나타냅니다. 행에 시작 측점을 수동으로 입력하거나 을 클릭하고 도면 영역에서 위치를 선택할 수 있습니다.
끝 측점. 관로 범위의 마지막 측점을 나타냅니다. 행에 끝 측점을 수동으로 입력하거나 을 클릭하고 도면 영역에서 위치를 선택할 수 있습니다.
참조 종단. 일반 탭에서 자동으로 업데이트를 선택한 경우 지정된 참조 종단의 변경 사항이 범위에 적용되도록 지정합니다.

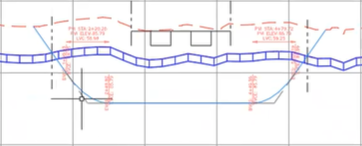

참조 종단을 따르기 전 재지정 범위에서 참조 종단을 따른 후
거리. 측점 범위에 대한 간격띄우기 재지정 거리를 지정합니다.
스타일. 측점 범위에 대한 간격띄우기 재지정 스타일을 지정합니다. 절단 길이 또는 부속에서 간격띄우기를 선택할 수 있습니다.

PVI 정리: 동적이 아니며 수직 곡관이 없는 재지정된 측점 범위에서 PVI를 제거합니다.
