압력관, 부속 및 부속품의 그립을 사용하여 종단 뷰에서 요소 기반 압력식 관망을 편집할 수 있습니다.

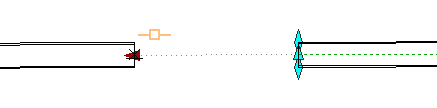

그립을 사용하여 압력식 관망 요소를 다른 요소의 열려 있는 연결 가까이로 이동하는 경우, 두 요소가 연결할 수 있을 만큼 충분히 가까워지면 커서 근처에 그림문자
가 표시됩니다. 이 그림문자가 표시될 때 커서를 놓으면 두 개의 압력식 관망 요소가 연결됩니다. 이 동작은 두 요소가 동일한 압력식 관망에 있는 한 유형에 상관없이 두 요소에 모두 적용됩니다.
특정 압력관 그립은 각 그림에 빨간색으로 표시됩니다.

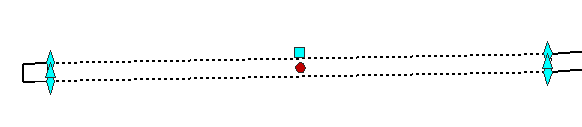

압력관에서 맨 위, 중심 및 맨 아래에서 표고 변경
이 그립을 사용하면 압력관 세그먼트를 위아래로 이동할 수 있습니다. 이러한 그립은 파이프의 시작점과 끝점에 위치합니다.
압력관 길이 조정
이 그립을 사용하여 경사를 유지하면서 파이프를 줄이거나 늘일 수 있습니다. 이러한 그립은 파이프의 시작점과 끝점에 위치합니다. 이 그립을 사용하여 파이프 길이를 편집하면 압력관 세그먼트의 2D 및 3D 길이가 변경됩니다. 이 그립은 열려 있는 연결에 표시됩니다.
위치
이 그립을 사용하면 파이프가 연결된 경우 파이프를 연결해제하고 이동할 수 있습니다.
곡관
이 그립을 사용하면 직선 파이프를 압력관의 본당 길이(Cut length)와 동일한 고정 길이의 세그먼트로 구성된 원곡선으로 변환할 수 있습니다.
곡관 그립을 클릭하고 끌어 곡선을 작성합니다.

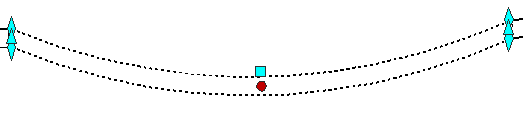

수평 곡관: 표고
이 그립을 사용하면 수평 곡관의 표고를 변경할 수 있습니다. 위치 그립이 이동하는 경우 압력관은 연결된 상태로 유지되며 연결된 파이프의 3D 길이가 변경됩니다.

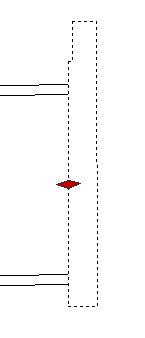

수직 곡관: 슬라이드
이 그립을 사용하면 압력관을 따라 수직 곡관을 이동할 수 있습니다. 수직 곡관이 한 파이프를 따라 미끄러지는 경우 연결된 다른 파이프는 연결된 상태로 유지되며 방향 및 길이가 변경됩니다. 선택한 수직 곡관은 다른 압력식 관망 요소를 지나도록 이동할 수 없습니다.

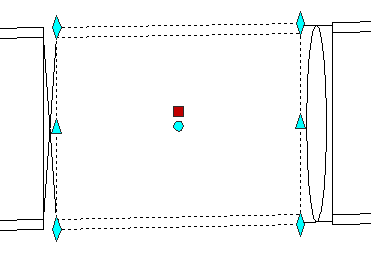

부속품:표고
이 그립을 사용하면 부속품을 위아래로 이동할 수 있습니다(표고 변경). 연결된 파이프는 부속품과 함께 이동합니다.

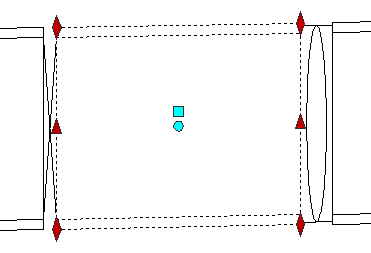

부속품:슬라이드
이러한 그립을 사용하여 부속품을 압력관을 따라 이동할 수 있습니다. 선택한 부속품은 다른 압력식 관망 요소를 지나 이동할 수 없습니다.
