(선형을 가로 지르는) 단면 검토선을 따라 지표면, 코리더 모형 및 관망을 확인할 때 횡단면 객체를 사용합니다. Autodesk Civil 3D에서 각 횡단은 객체입니다.
횡단 단면 검토선
횡단면은 단면 검토선을 따라 표고 데이터가 들어 있는 객체입니다. 단면 검토선에 의해 정의된 수직 평면을 교차하는 각 지표면, 코리더 모형 또는 관망을 사용하면 횡단면 객체가 됩니다.
단면 검토선은 지정된 거리에 대한 선형을 왼쪽과 오른쪽으로 가로 지릅니다. 일반적으로, 단면 검토선은 평면 선형을 따라 지정된 측점에서 작성됩니다.
선형을 따라 단면 검토선을 만들면 지정된 기존 또는 제안된 지표면, 코리더 모형 또는 관망 세트에 대한 횡단면 객체도 작성됩니다. 각 단면 검토선의 기본 스타일 및 단면 검토선 객체는 단면 검토선 그룹을 통해 지정됩니다. 기타 단면 검토선 객체는 단면 검토선이 작성된 후에 단면 검토선 그룹에 추가할 수 있습니다. 도면에서 횡단면을 플로팅하려면 개별 횡단 뷰나 여러 횡단 뷰를 작성합니다.
단면 검토선 지오메트리는 횡단면 객체 작성을 위해 지표면이 샘플링되는 위치를 제어하므로, 단면 검토선은 횡단면 객체의 상위 객체가 됩니다.

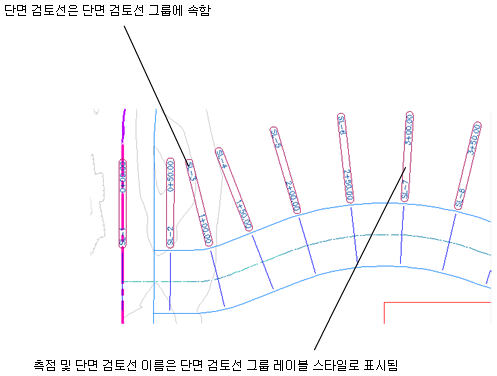

다음 그림은 단면 검토선을 보여 줍니다.
횡단 뷰
도면에 횡단면을 표시하려면 횡단 뷰를 작성합니다. 단면 검토선을 따라 하나 이상의 횡단 뷰를 작성하여 선형의 해당 위치에 횡단 객체를 그래픽으로 나타냅니다. 그러므로, 각 횡단면과 횡단 뷰는 "단면 검토선"의 하위 객체입니다. 각 단면 검토선은 차례로 선형과 연관되는 "단면 검토선 그룹"과 연관되어 있습니다.

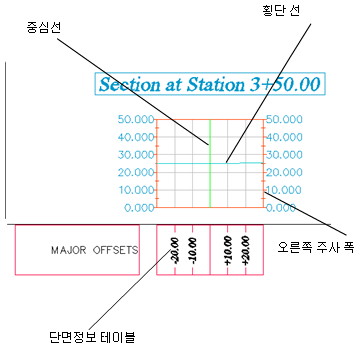

다음 그림은 횡단 뷰를 보여 줍니다.
횡단 뷰 객체는 평면 선형을 따라 제공된 측점에서 단면 검토선을 따라 횡단 데이터(지반선 및 계획선/설계선)를 표시합니다. 횡단 뷰는 지표면(TIN 또는 코리더), 지정된 측점의 표준횡단인 코리더나 관망에서 작성된 횡단을 표시합니다. 횡단 뷰 위나 아래에 밴드를 표시할 수도 있습니다.
횡단 뷰는 종단 뷰와 비슷하며, 기본적으로 횡단 뷰 스타일로 제어되는 고유한 특성이 있는 그리드이거나 그래프입니다. 단면 검토선과 관련된 횡단 뷰는 해당 단면 검토선의 도구공간에 있는 통합관리 트리에 저장됩니다. 개별 횡단 뷰는 항목 뷰를 사용하여 도구공간에서 액세스할 수 있습니다. 도면에서 단면 검토선을 삭제하면 해당 단면 검토선에 있는 횡단 뷰도 삭제됩니다.
도면에서 다른 객체의 투영을 횡단 뷰에 포함시켜 횡단에 상대적으로 표시할 수 있습니다.
횡단면 레이블 세트
선형 및 종단과 같은 횡단면은 레이블 세트를 지원합니다. 레이블 세트를 사용하여 다른 레이블 유형을 무제한으로 저장하고 적용할 수 있습니다.
횡단면의 지표면
지표면이 횡단면에 포함된 경우 다음 구성요소에 의해 정의됩니다.
- 점 또는 구배 변경점. 여기서 경사선이 끝나고 다른 선이 시작합니다.
- 선 세그먼트. 두 구배 변경점 사이에 있는 지표면의 기울기선을 자세히 지정합니다.
예를 들어, 횡단면이 TIN 지표면에서 샘플링되면 단면 검토선(으로 정의된 수직 평면)이 TIN 모서리와 교차하는 점에서 구배 변경이 추출됩니다. 이러한 두 선 세그먼트 사이의 표고는 선형으로 보간되고 직선과 결합됩니다(이러한 두 점 사이의 단면 검토선도 직선이라고 가정하는 경우).
횡단면의 코리더
코리더가 횡단면에 포함된 경우 이 코리더는 코리더 표준횡단 및 횡단구성요소에 의해 형성된 닫힌 쉐이프와 여러 도면층으로 표현됩니다. 자세한 내용은 코리더 횡단 정보를 참고하십시오.
횡단면의 관망
관망이 횡단면에 포함된 경우 이 횡단면에는 파이프 및 구조물 스타일에 지정된 대로 관망 요소가 표시됩니다.
