그립을 사용하여 평면 뷰에서 관로를 수동으로 편집합니다.

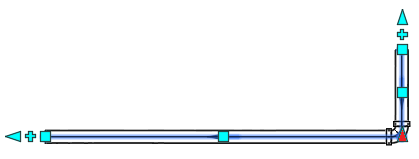

그립을 사용하여 압력식 관망 요소를 다른 요소의 열려 있는 연결 가까이로 이동하는 경우, 두 요소가 연결할 수 있을 만큼 충분히 가까워지면 커서 근처에 그림문자
가 표시됩니다. 이 그림문자가 표시될 때 커서를 놓으면 두 개의 압력식 관망 요소가 연결됩니다. 이 동작은 두 요소가 동일한 압력식 관망에 있는 한 유형에 상관없이 두 요소에 모두 적용됩니다.
다음 설명에서 그립을 사용하여 관로를 조정하면 허용 굴곡을 초과하여 파이프 각도를 편집할 수 없다는 점을 명심하십시오. 허용 굴곡을 초과한 파이프는 설계 검사 실행 명령을 실행하여 탐지할 수 있습니다.
다음 섹션에서 설명하는 그립은 각 그림에서 빨간색으로 강조 표시됩니다.
끝점: 길이 조정
이 그립을 사용하면 연결되지 않은 끝에서 압력관을 줄이거나 늘일 수 있습니다. 다른 압력관이나 부속 또는 부속품에 연결되는 것에 관계없이 조정되는 파이프의 방향은 동일하게 유지됩니다.

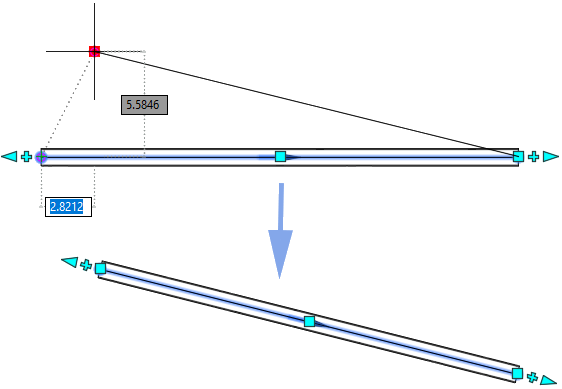

끝점: 굴곡(직선 파이프)
이 그립을 사용하면 연결되지 않은 압력관 끝의 각도를 변경할 수 있습니다. 각도는 파이프의 중심선에서 측정합니다. 이 그립을 선택하면 파이프를 이동하거나 적용할 굴곡 각도를 입력할 수 있습니다. 이를 파이프 방향으로 이동하면 파이프가 길이 조정 그립을 이용할 때처럼 연장됩니다.
다음 그림은 선택한 굴곡 그립과 파이프를 이동할 수 있는 굴곡의 시각적 큐를 보여줍니다.
관로에 연결된 파이프도 해당하는 교차점을 이동시키고 조정하여 새 파이프 지오메트리를 수용합니다.

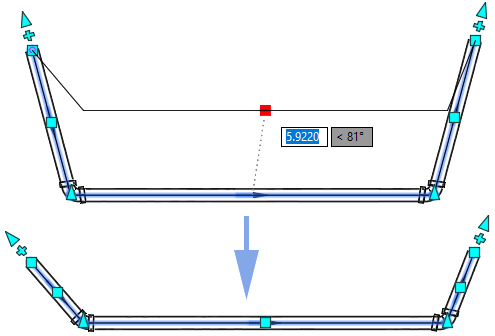

중간점: 이동(직선 파이프)
이 그립을 사용하면 압력관을 새 위치로 이동할 수 있습니다. 파이프의 방향 및 길이는 동일하게 유지됩니다.
관로에 연결된 파이프도 해당하는 교차점을 이동시키고 조정하여 새 파이프 위치를 수용합니다.

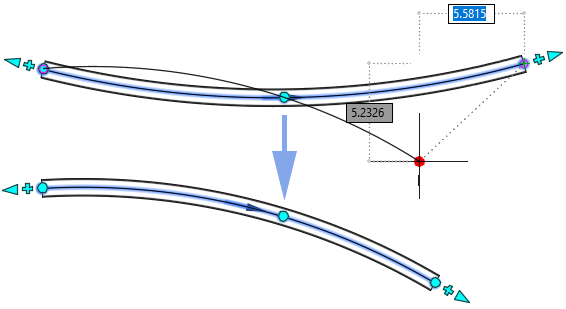

끝점: 굴곡(곡관)
직선 파이프의 굴곡 그립과 마찬가지로 이러한 그립은 끝점을 이동시키고 원곡선의 지오메트리를 변경합니다. 각도는 파이프의 중심선에서 측정합니다. 이 그립을 선택하면 파이프를 이동하거나 적용할 굴곡 각도를 입력할 수 있습니다.
다음 그림은 선택한 굴곡 그립과 그립이 이동할 때의 시각적 큐를 보여줍니다.
관로에 연결된 파이프도 해당하는 교차점을 이동시키고 조정하여 새 곡관 지오메트리를 수용합니다.

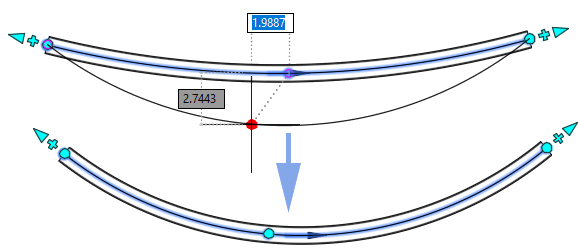

중간점: 반지름(곡관)
이러한 그립을 사용하면 곡관의 반지름을 조정할 수 있습니다.
다음 그림은 선택한 굴곡 그립과 반지름을 조정할 때의 곡관 지오메트리의 시각적 큐를 보여줍니다.
관로에 연결된 파이프도 해당하는 교차점을 이동시키고 조정하여 새 곡관 지오메트리를 수용합니다.

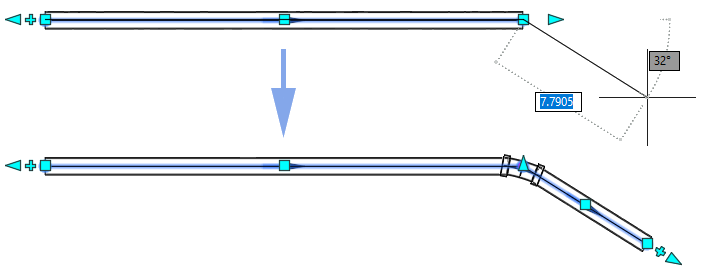

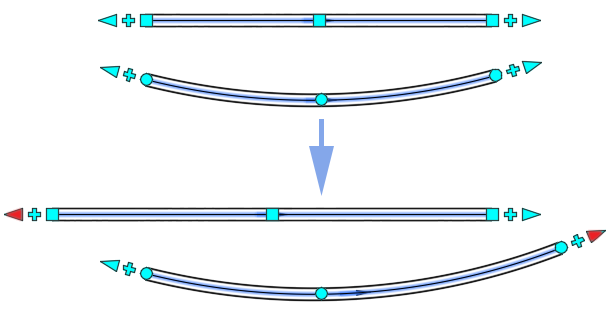

끝점: 배치 계속
이 그립을 사용하면 압력관을 추가하여 관로를 계속 배치할 수 있습니다. 이 그립은 직선 파이프와 곡관 모두에 대해 열린 압력관 연결부에 표시됩니다.
이러한 그립을 사용하여 도면에서 관로를 계속 그릴 수 있습니다.

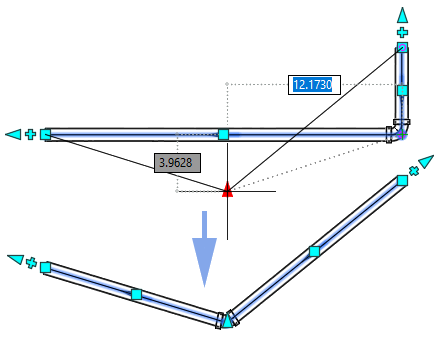

교차점
관로를 따르는 교차로는 파이프가 결합되어 곡관이 되는 위치를 나타냅니다. 또한 관로를 조정하는 그립 역할을 합니다.
그립처럼, 끝이 개방형인 파이프의 끝점 굴곡 그립과 같은 방식으로 작동합니다. 교차로에 있는 두 개의 파이프는 길이와 위치(직선 파이프)를 변경하거나 해당 원곡선 지오메트리가 새 위치(곡관)에 맞게 조정됩니다.
