이 탭을 사용하여 2D 평면 뷰에서 피팅의 모양을 정의할 수 있습니다.
피팅
피팅은 평면 뷰에서 중심선 또는 블록 기호로 나타낼 수 있습니다.
- 중심선으로 화면표시
-
피팅을 압력식 관망 카탈로그에서 정의되는 블록의 중심선으로 표시합니다.
- 카탈로그 정의 블록으로 화면표시
-
압력식 관망 카탈로그에 정의된 블록을 사용하여 피팅을 표시합니다.
- 사용자 정의 블록으로 화면표시
-
사용자 지정 블록을 사용하여 피팅을 표시합니다. 다음과 같은 옵션을 사용할 수 있습니다.
- 블록 이름: 부속 기호로 사용할 블록의 이름을 지정합니다. 현재 도면에서 블록을 선택하거나 도면 파일을 선택하여 도면에 블록을 추가할 수 있습니다. 블록의 미리보기가 오른쪽 패널에 표시됩니다.

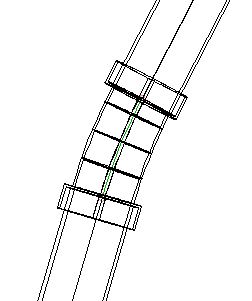

- 수직 곡관의 블록 사용자화: 평면 뷰에서 수직 곡관을 나타내는 데 사용할 블록의 이름을 지정합니다. 확인란을 선택하고 사용할 블록을 선택합니다. 블록의 미리보기가 오른쪽 패널에 표시됩니다.
- 크기 옵션:
- 도면 축척 사용: 이 옵션을 선택하면 X 값 및 Y 값 상자에 지정된 값(도면 선형 단위를 피트 또는 미터로 설정한 경우 각각 인치 또는 밀리미터)에 도면 축척을 곱하여 도면에 표시되는 피팅 기호의 크기가 결정됩니다. 주석 기호가 사용될 경우 이 설정을 사용하십시오.
- 고정 축척 사용: 이 옵션을 선택하면 고정 축척 그룹 상자가 활성화됩니다. 부속 기호는 고정 축척 X, Y 및 Z 매개변수에 따라 축척됩니다.
- 절대 단위 크기 사용: 이 옵션을 선택하는 경우 X 값 및 Y 값 상자에 입력된 지정된 값은 도면 선형 단위의 절댓값(도면 선형 단위를 피트 또는 미터로 설정한 경우 각각 인치 또는 밀리미터)입니다.
- 화면에 대한 퍼센트로 크기 사용: 이 옵션을 선택하는 경우 X 값 및 Y 값 상자에 지정된 값은 도면 화면 크기의 퍼센트입니다. 도면에 표시되는 피팅 기호의 크기는 항상 도면 화면 크기에 대해 지정된 동일한 퍼센트가 됩니다.
- 요소 크기에서 고정 축척 사용: 이 옵션을 선택하면 고정 축척 그룹 상자가 활성화됩니다. 피팅 기호는 객체 요소 크기를 기반으로 고정 축척 X, Y 및 Z 매개변수에 따라 축척됩니다.
