횡단구성요소 워크플로우의 향상된 기능에 대해 알아봅니다.
2024.1의 새로운 기능
- 프로젝트 탐색기에서 횡단구성요소에 대한 새 범주 탭이 추가되었습니다.

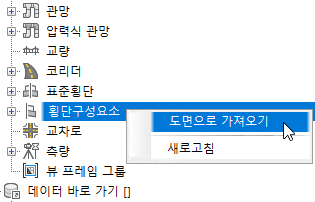

- 도구 팔레트를 사용하지 않고 Subassembly Composer에서 생성된 PKT 파일을 도면으로 바로 가져오는 기능이 추가되었습니다. 통합관리 트리에서 횡단구성요소 노드를 마우스 오른쪽 버튼으로 클릭하고 도면으로 가져오기를 선택합니다.
자세한 내용은 횡단구성요소 PKT 파일을 도면으로 가져오려면을 참고하십시오.
- 통합관리 트리의 횡단구성요소 상황에 맞는 메뉴를 사용하여 도면에서 횡단구성요소 PKT 파일의 새 인스턴스를 작성하는 기능이 추가되었습니다. 횡단구성요소를 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택하여 기존 표준횡단에 부착되거나 분리된 도면에 횡단구성요소의 새 인스턴스를 삽입합니다. 이 명령을 사용하여 도면의 기존 횡단구성요소를 대치할 수도 있습니다.
자세한 내용은 도면에서 횡단구성요소 PKT 파일의 새 인스턴스를 작성하려면을 참고하십시오.
- 횡단구성요소 PKT 파일을 변경하는 기능이 추가되었습니다. 통합관리 트리에서 횡단구성요소를 마우스 오른쪽 버튼으로 클릭하고 횡단구성요소 변경을 선택하여 다른 PKT 파일을 선택합니다. 동일한 PKT 파일의 다른 버전을 선택하거나 다른 클래스 이름을 가진 다른 PKT 파일을 선택할 수 있습니다.
자세한 내용은 도면에서 횡단구성요소 PKT 파일을 변경하려면을 참고하십시오.
- 통합관리 트리에 Civil 3D와 함께 제공된 바로 사용할 수 있는 횡단구성요소, 폴리선 횡단구성요소 및 코드를 사용하여 작성된 횡단구성요소를 표시하기 위한 기타 횡단구성요소 노드가 추가되었습니다.

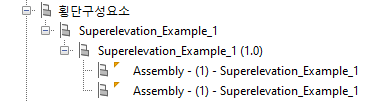

- 통합관리 트리의 표준횡단 노드에 표시된 횡단구성요소에 버전 정보가 추가되었습니다.
- 통합관리 트리의 횡단구성요소에 대한 상황에 맞는 메뉴에 횡단구성요소 도움말 옵션이 추가되었습니다.
- 여러 유형의 경고 메시지를 하나의 단일 경고 메시지로 그룹화하여 이벤트 뷰어 메시지가 향상되었습니다.
2024의 새로운 기능

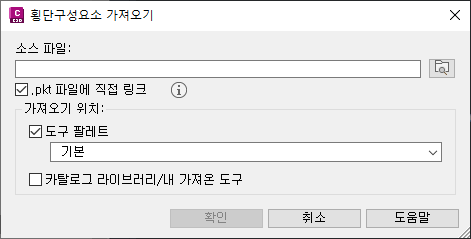

- 횡단구성요소를 ProgramData 폴더로 가져오지 않고, LAN 또는 Autodesk Docs와 같은 기존 위치에서 횡단구성요소 PKT 파일을 참조할 수 있도록 횡단구성요소 가져오기 대화상자에 .PKT 파일에 직접 링크 확인란이 추가되었습니다.
주: 이 워크플로우는 Subassembly Composer를 사용하여 작성된 PKT 파일에 대해 지원됩니다. .NET 횡단구성요소에서 작성된 PKT 파일에서는 이 워크플로우를 사용할 수 없습니다. 자세한 내용은 공유 PKT 파일로 작업하고 도면에서 업데이트하려면을 참고하십시오. - 횡단구성요소에 대한 집합이 통합관리 트리에 추가되었습니다.

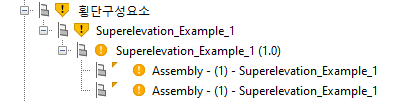

- 도면에서 참조되는 횡단구성요소 PKT 파일이 업데이트되는 경우 이를 알리기 위해 통합관리 트리의 항목에 기호 및 툴팁이 표시됩니다.
오래된 항목을 마우스 오른쪽 버튼으로 클릭하고 모든 횡단구성요소 업데이트를 선택하여 도면의 횡단구성요소를 업데이트할 수 있습니다.

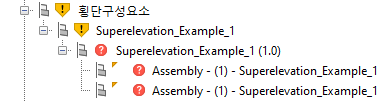

주: 횡단구성요소를 업데이트할 때 더 이상 Civil 3D를 다시 시작할 필요가 없습니다. Subassembly Composer에서 횡단구성요소를 업데이트한 다음 모든 횡단구성요소 업데이트 명령을 사용하여 도면의 횡단구성요소를 업데이트할 수 있습니다. - 횡단구성요소 PKT 파일의 경로를 업데이트해야 하는 경우, 이를 알리기 위해 통합관리 트리의 항목에 기호 및 툴팁이 표시됩니다.
누락된 항목을 마우스 오른쪽 버튼으로 클릭하고 누락된 경로 수정을 선택하여 경로를 업데이트할 수 있는 횡단구성요소 소스 경로 대화상자를 표시할 수 있습니다.
- (클래스 이름이 동일한) 다른 버전의 동일한 횡단구성요소의 경우 PKT 파일의 각 버전에 대해 서로 다른 파일 이름을 사용하여 도면에서 사용할 수 있습니다.
