압력식 관망의 새로운 기능

압력식 관망의 향상된 기능에 대해 알아봅니다.

2024.1의 새로운 기능

관로가 기본 관로 선형에서 분리될 가능성이 줄어들도록 관로 편집이 개선되었습니다.
관로를 편집한 후 관로 상태가 올바르지 않을 때 표시되는 경고 메시지가 추가되었습니다.
기본 관로 선형에서 분리하지 않고 AutoCAD MOVE 및 ROTATE 명령을 사용하여 압력 관로를 이동 및 회전하는 기능이 추가되었습니다.
이제 관로에 새 요소를 추가할 때 인접한 파이프의 참조 선형이 자동으로 사용됩니다.
피팅 및 부속품의 종단 뷰 밴드 레이블에 연결된 압력관에 대한 정보를 표시하는 기능이 추가되었습니다.

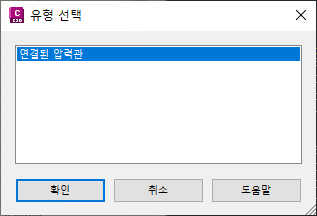

다음 그림은 피팅 및 부속품의 압력식 관망 밴드 스타일을 작성할 때 레이블 스타일 작성기 대화상자에서 각 항목에 대한 문자 옵션을 선택하면 나타나는 대화상자를 보여줍니다.
종단 뷰 밴드에서 압력식 관망 레이블을 스태거하는 기능이 추가되었습니다.
종단 뷰 특성 대화상자의 밴드 탭에서 압력식 관망 밴드를 추가하고 레이블 스태거 열의 옵션을 사용하여 레이블이 스태거되는 방식을 조정합니다.
연결된 압력관에 대한 특성 세트 정보를 피팅 또는 부속품 레이블에 추가하는 기능이 추가되었습니다.
이제 관로 종단이 업데이트될 때 부속품이 연결된 파이프의 표고에 자동으로 정렬됩니다.
T자형 또는 Y자형을 슬라이딩하거나 두 번째 컨트롤 그립으로 측면 관로를 끌어 연결 각도를 변경할 때 T자형과 Y자형 간에 자동으로 스왑하는 기능이 추가되었습니다.
주: 자동 스왑을 활성화하려면 현재 요소 리스트에 적용 가능한 요소가 포함되어 있어야 합니다.

2024의 새로운 기능

다음과 같은 스타일 관련 향상된 기능이 추가되었습니다.

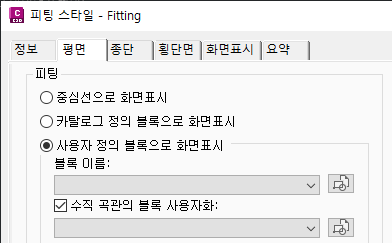

- 평면 뷰에 수직 곡관을 표시하기 위한 사용자 정의 블록을 지정하는 기능이 추가되었습니다. 자세한 내용은 평면 탭(부속 스타일 대화상자)을 참고하십시오.
- 평면 뷰에서 압력식 관망 부속 및 부속품에 대한 해치 패턴을 표시하는 기능이 추가되었습니다. 자세한 내용은 화면표시 탭(부속 스타일 대화상자) 및 화면표시 탭(부속품 스타일 대화상자)을 참고하십시오.

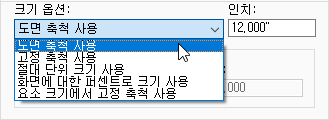

- 종단 뷰에서 사용할 수 있는 옵션과 일치하도록, 부속 및 부속품의 평면 뷰에 사용자 정의 블록에 대한 더 많은 축척 옵션 지원이 추가되었습니다. 자세한 내용은 평면 탭(부속 스타일 대화상자) 및 평면 탭(부속품 스타일 대화상자)을 참고하십시오.
다음 배치 동작이 추가되었습니다.
- 이제 분기 부속을 추가할 때 각도가 자동으로 고려됩니다. 관로를 배치하고 아래 그림과 같은 각도로 다른 관로에 부착하는 경우, 요소 리스트에 Y형이 있으면 T형이 아닌 Y형 부속이 추가됩니다.
- 분기 관로에 맞춰 정렬되도록 분기 부속의 자동 회전이 추가되었습니다. 다음 그림은 종단 뷰에서 분기 부속에 부착된 파이프를 보여줍니다. 종단 뷰에서 파이프 각도가 변경되면 부속 각도가 조정됩니다. 조정 사항은 평면 뷰와 종단 뷰 모두에서 확인할 수 있습니다.
- 다른 관로의 기존 T형, Y형 또는 교차에 관로를 연결하는 기능이 추가되었습니다.
- 새 압력식 관망 또는 새 관로를 작성할 때 참조 선형 리스트에 <이 관로>가 옵션으로 추가되었습니다.

  자세한 내용은 압력식 관망 작성 대화상자를 참고하십시오.
다음 편집 동작이 추가되었습니다.

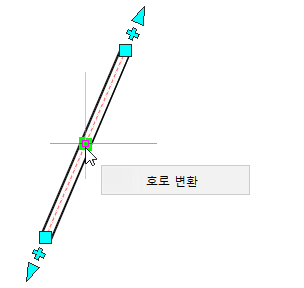

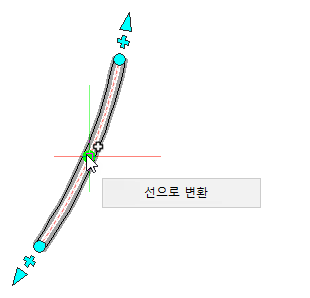

- 관로 선 세그먼트를 호 또는 호 세그먼트로 변환하는 기능이 추가되었습니다.

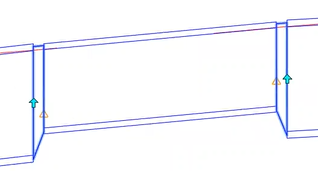

- 종단 뷰에서 압력식 관망의 편락관에 대한 반전 그립이 추가되었습니다.

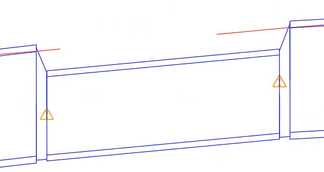

  종단 뷰에서 편락관을 반전하기 전에 종단 뷰에서 편락관을 반전한 후에
- 압력식 관망 병합 명령을 사용하여 두 개의 압력식 관망을 병합하는 기능이 추가되었습니다. 자세한 내용은 압력식 관망을 병합하려면을 참고하십시오.
압력식 관망 데이터 바로 가기에 대해 다음과 같은 향상된 기능이 추가되었습니다.
- 압력식 관망 요소와 중력식 관망 요소를 동기화해야 하는 시기를 제어하도록 기존 PipeNetworkSyncMode 시스템 변수가 향상되었습니다. 자세한 내용은 PipeNetworkSyncMode 시스템 변수를 참고하십시오.
