Inventor에서는 방향성 조명, 환경(IBL) 조명, 환경 조명과 방향성 광원의 혼합 조명의 조합 등 세 가지 유형의 모형 전개도 조명을 제공합니다. 조명 스타일을 사용하여 작업 환경, 시각적 커뮤니케이션, 설계 프리젠테이션을 개선할 수 있습니다.
새로운 기능: 2024
사용할 수 있는 여러 조명 스타일이 제공됩니다. 고유한 스타일을 작성하려면 기존 스타일을 토대로 새 스타일을 시작하고 스타일 요소를 원하는 대로 수정합니다.
조명 스타일
스타일은 전역 또는 로컬일 수 있으며 아이콘으로 구별됩니다.
방향성 조명, 라이브러리에 저장된 전역 스타일
방향성 조명, 문서에 저장된 로컬 스타일
환경 조명(IBL이라고도 함), 라이브러리에 저장된 전역 스타일
환경 조명, 문서에 저장된 로컬 스타일
- 혼합 조명, 라이브러리에 저장된 전역 스타일.
Inventor에는 혼합된 스타일인 어두운 하늘, 회색 룸, 무한대 풀, 슈투트가르트 코트야드, Tranquility 파란색이 포함되어 있습니다.
- 혼합 조명, 문서에 저장된 로컬 스타일
환경 조명

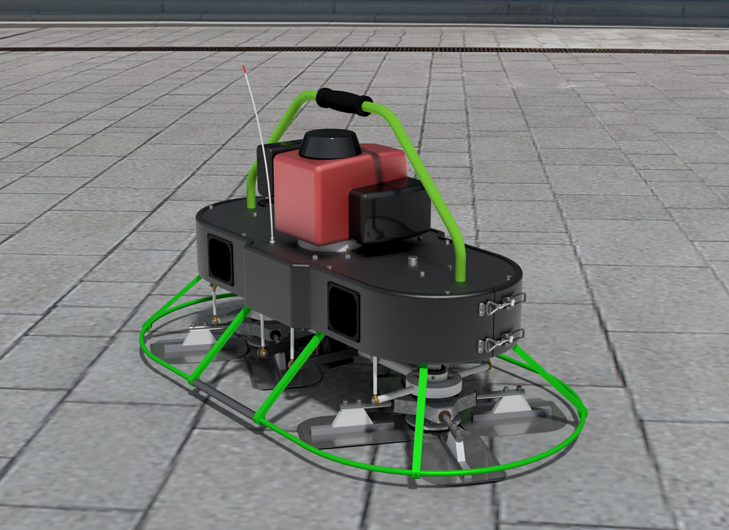

환경 라이트는 스타일과의 연결에 사용되는 이미지에서 해당 조명 매개변수를 파생합니다. 이미지는 실제 조명에 더 가까운 광도 또는 방사 휘도 값과 원본 위치를 제공하므로 더욱 사실적인 뷰를 경험할 수 있습니다. 전개도 조명은 이 360도 이미지에서 파생되므로 더욱 사실적인 결과를 생성합니다. 스타일 설정으로 노출, 회전 및 축척을 제어합니다.
전개도에서 환경 이미지 원본을 3D 배경으로 사용할 수 있습니다. 배경은 광원과의 시각적인 연속성을 제공하며 높은 반사율 값으로 정의된 재질로 표시됩니다.
사용자 IBL 환경 조명
조명 스타일에서 사용할 이미지를 가져오면 이미지가 환경 폴더에 자동으로 추가됩니다.
- 현재 컴퓨터의 환경 폴더를 모형을 열고 볼 (대상) 컴퓨터로 복사합니다.
- 대상 컴퓨터의 응용프로그램 옵션
파일 탭에서 환경 폴더를 복사된 폴더의 위치로 설정합니다.
방향성 조명
방향성 조명은 해당 확인란이 선택될 때 전개도에 포함되는 최대 4개의 방향성 광원으로 구성됩니다. 각 라이트에는 색상, 밝기, 상대 이동(카메라 공간 또는 ViewCube 공간) 및 위치에 대한 설정이 있습니다.
각 표준 조명 스타일에는 밝기, 앰비언트 및 그림자 방향에 대한 설정이 있습니다.
혼합된 조명
혼합된 조명은 고유한 장면 조명 구성표를 얻기 위해 방향성 광원과 결합된 환경 조명으로 구성됩니다. 표준 라이트를 켜거나 끄려면 조명 탭으로 이동한 후 라이트 아이콘
을 클릭하여 켜기/끄기를 전환합니다. 설정을 수정하는 일반적인 방법을 사용합니다.
그림자
활성 조명 스타일은 그림자의 방향과 모양을 설정합니다.
그림자를 표시하려면 뷰 탭 모양 패널의 그림자 리스트에서 사용할 그림자 옵션을 선택합니다.
