튜브 및 파이프 부품 제작 정보

사용자 부속품이나 구성요소를 작성하고 이를 iPart 팩토리로 변환한 후에 튜브 및 파이프 제작 명령을 사용하면 컨텐츠 센터 라이브러리에 게시할 부품을 준비할 수 있습니다. 일반 부품(iPart 제외)을 부속품으로 제작 및 게시할 수도 있습니다.

제작한 후에는 튜브 및 파이프 iPart와 일반 부품을 컨텐츠 센터에 게시할 수 있습니다.

주: 제작한 비 라이브러리 구성요소는 파이프 런 탭의 부속품 배치 명령을 사용하여 튜브 및 파이프 조립품에 직접 배치할 수 있습니다.

제작 및 게시에 사용할 수 있는 부품 유형은 무엇입니까?

어댑터, 교차, 엘보우, 플랜지 등과 같은 모든 종류의 표준 부품은 기본 연결 수를 사용하여 제작 및 게시할 수 있습니다. 일반 부품은 관 부품 으로 제작할 수 없습니다. 제작할 부품을 사용 가능한 부속품 유형으로 범주화할 수 없는 경우는 다른 유형을 사용합니다.

부품 유형	기본 연결	부속품/관
어댑터	2	부속품
부싱	2	부속품
캡	1	부속품
커넥터	2	부속품
커플링	2	부속품
교차	4	부속품
엘보우	2	부속품
플랜지	2	부속품
개스킷	2	부속품
호스 부속품	2	부속품
삽입	2	부속품
니플	2	부속품
너트	2	부속품
플러그	1	부속품
리듀서	2	부속품

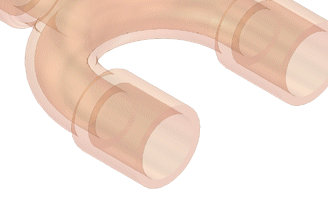

복귀 절곡부	2	부속품
T자형	3	부속품
결합	2	부속품
밸브	2	부속품
Y 절곡부	3	부속품
호스	2	관 . 이 유형은 일반 튜브 및 파이프 부품을 제작할 경우 사용할 수 없습니다.
파이프	2	관 이 유형은 일반 튜브 및 파이프 부품을 제작할 경우 사용할 수 없습니다.
튜브	2	관 이 유형은 일반 튜브 및 파이프 부품을 제작할 경우 사용할 수 없습니다.
기타	2	부속품 이 유형은 제작한 부품을 사용 가능한 부속품 유형으로 범주화할 수 없는 경우에 사용합니다.
지관	2	부속품 맞대기 용접이라는 하위 범주 하나를 포함합니다.

튜브 및 파이프 iPart를 파이프 또는 부속품으로 제작 또는 게시할 수 있습니다. 튜브 및 파이프 iPart를 제작할 때 다음을 지정합니다.

일반 부품은 부속품으로만 제작 및 게시할 수 있습니다. 일반 부품을 제작할 때 다음과 같은 내용을 지정합니다.
