동기식 벨트 강도 비율 계산

	각 풀리의 경우
	F 2 - F 1 + F p = 0

연동 풀리의 경우

	v ≤ v max
	f b ≤ f max

F _c = mv ²

F _Tmax = k ₁ F _p + F _c

F ₁ = F _tmax

F ₂ = F ₁ - F _p

개별 연계 풀리 및 아이들러의 경우

풀리의 i 지수

F _Pi = P _xi F _p

F _1i = F _2i-1

F _2i = F _1i + F _p i

여기에서

동기식 풀리의 경우

플랫 풀리의 경우

전체 벨트 연동의 경우

필요한 벨트 장착 장력은 다음과 같이 연동 풀리의 힘에 따라 결정됩니다.

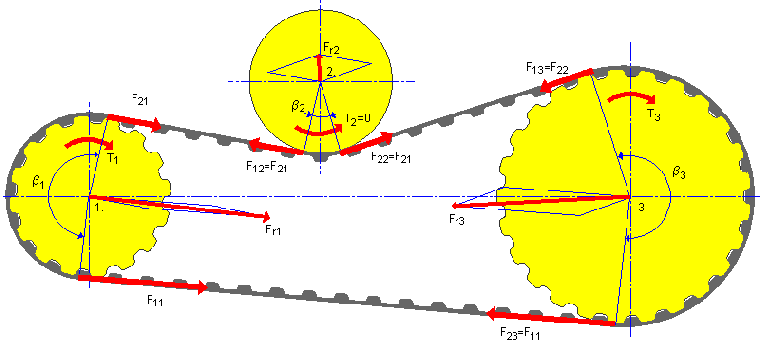

아이들러를 사용한 전동의 예

연동 풀리	플랫 아이들러	연계 풀리
P x1 = 1	P x2 = 0	P x3 = 1
		F P3 = P x3 F p
	F 12 = F 21
	F 22 = F 12 + F p2 = F 12
F c = m v 2
F Tmax = k 1 F p + F C	-	F 13 = F 22
F 11 = F Tmax	-	F 23 = F 13 + F p3 = F 11
F 21 = F 11 - F p	-
	-	-

사용된 변수의 의미:

F p	유효 인장 [N]
F 1	주어진 풀리의 입력 면 벨트 장력 [N]
F 2	주어진 풀리의 출력 면 벨트 장력 [N]
z	주어진 풀리의 톱니 수/벨트 톱니 수 [-]
β	접촉 호/톱니면 경사 각도 [도]
P	전달할 동력 [W]
P R	주어진 전동 배치에 대한 벨트 동력비 [W]
c L	서비스 계수 [-]
β	접촉 호 [도]
T	주어진 풀리에 작용하는 토크 [Nm]
n	주어진 풀리의 속도 [rpm]
D p	피치 풀리 지름 [m]
v	벨트 속도 [m/s]
k	벨트 전동 내 풀리 수 [-]
L	벨트 피치 길이 [m]
P	전달할 동력 [W]
m	주어진 폭에 대한 고유 벨트 가중치 [Kg/m]
k 1	벨트 인장 계수 [-]
F p	유효 인장 [N]
F c	원심력 [N]
F t	최소 벨트 장착 장력 [N]
P xi	주어진 풀리의 동력비 [-]
D pi	피치 풀리 지름 [m]
i	주어진 풀리의 전동비(속도비) [-]
T i	주어진 풀리에 작용하는 토크 [Nm]
η	효율 [-]
p b	원형 피치 [m]
D	공칭 플랫 풀리 지름 [m]
H	벨트 높이 [m]
h T	벨트 톱니 높이 [m]
a	피치 선 간격띄우기 [m]
