구속조건을 적용하려면

쉐이프 생성기에서, 본체의 자유 변환 및 회전 이동을 모두 제거하도록 구속조건을 적용합니다.

구조적 구속조건은 모형의 변위를 제한하거나 한계를 둡니다. 구속조건을 추가하여 환경 조건을 재연합니다. 이렇게 하려면 예를 들어 면을 수정하거나 면, 모서리 및 꼭지점에서 부분 구속조건을 결합합니다.

1. 리본의 분석 탭 구속조건 패널에서 다음과 같은 구조적 구속조건을 클릭합니다.

   고정

   면, 모서리 또는 꼭지점에 적용합니다. 모든 자유도를 제거하고 면, 모서리 또는 꼭지점이 이동 또는 변형되지 않도록 합니다.

   핀

   원통형 면에 적용합니다. 반지름, 축 또는 접선 방향의 조합으로 면이 이동하거나 변형되지 않도록 합니다.

   무마찰

   플랫 또는 원통형 곡면에 적용됩니다. 상대적인 법선 방향으로 곡면이 이동하거나 변형되지 않도록 합니다.

   또는

   검색기에서 구속조건 노드를 마우스 오른쪽 버튼으로 클릭하고 구속조건 유형을 클릭합니다.

2. 대화상자에서 위치 활성을 사용하여 구속조건 위치를 선택합니다.

3. 다른 구속조건 매개변수에 액세스하려면 (추가)을 클릭합니다. 사용 가능한 매개변수는 구속조건 유형에 따라 결정됩니다.

   구속조건 유형에 적절한 입력을 선택합니다. 선택 항목이 동일한 유형(예: 면, 모서리 또는 꼭지점)일 경우에만 둘 이상의 입력을 선택할 수 있습니다.

   무마찰 구속조건의 경우

   0이 아닌 변위를 사용하여 고정 구속조건을 적용하려면:

   1. 벡터 구성요소 사용을 클릭합니다.
   2. 변위 벡터를 정의하는 X, Y 또는 Z 벡터 구성요소를 선택합니다.
   3. 각 벡터 구성요소에 대해 적합한 변위 크기를 입력합니다.

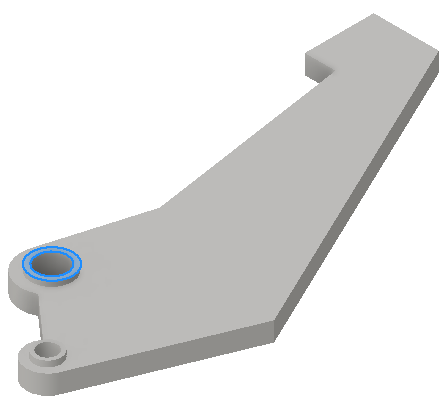

   핀 구속조건의 경우

   고정 반지름, 축 또는 접선 방향 원통을 기준으로 반지름, 축 또는 접선 방향으로 원통형 곡면을 이동, 회전 또는 변형할 없습니다.

4. 확인을 클릭합니다.
