스냅 맞춤을 작성하려면

2D 스케치 점에서 스냅 맞춤 작성

시작하기 전에 벽이 얇은 부품을 작성하거나 가져오고 스냅 맞춤 배치에 해당하는 점이 있는 2D 스케치를 작성합니다.

1. 3D 모형 탭 소성 부품 패널 스냅 맞춤 을 클릭합니다.
2. 스냅 맞춤 대화상자의 쉐이프 탭에서 배치 > 스케치로부터를 선택한 후 다음과 같은 스냅 맞춤 스타일을 선택합니다.
   • 캔틸레버 스냅 맞춤 훅

   • 캔틸레버 스냅 맞춤 루프

3. 중심 선택자 및 훅 방향 또는 캐치 방향 선택자 를 사용하여 중심점 및 훅 또는 캐치 방향을 설정합니다.
   주: 중심점 스위치를 사용하여 작성한 점은 자동으로 선택됩니다.
   훅 방향 선택자는 90도 간격으로 4가지 화살표를 제공합니다. 방향은 스케치 평면의 XY축에 맞춰 정렬됩니다. 훅 방향 화살표를 클릭하여 각 훅의 방향을 적절하게 지정합니다. 반전을 사용하여 처음에는 스케치 평면 법선에 해당하는 방향을 전환합니다.


4. 부품 파일에 솔리드 본체가 두 개 이상 있는 경우 솔리드 선택자 를 사용하여 대상 본체를 선택합니다.

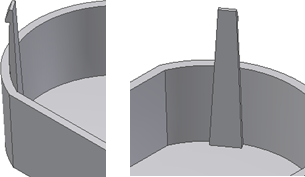

5. 다음과 같이 스냅 맞춤 빔을 연장하거나 중지할지 선택합니다.
   • 연장 선택:
   • 연장 선택취소:
6. 캔틸레버 스냅 맞춤 훅의 경우 스냅 맞춤 대화상자의 해당 탭에서 훅 및 빔 매개변수를 지정하거나 원하는 쉐이프에 도달할 때까지 조작기를 사용합니다.

   주: 방향을 손쉽게 선택할 수 있도록 훅 방향이 아래쪽인 경우에는 쉐이프 조작기가 활성화되어 있지 않습니다.

   빔 탭

   • 벽에서의 빔 두께
   • 빔 길이
   • 훅에서의 빔 두께
   • 벽에서의 빔 폭
   • 훅에서의 빔 폭
   훅 탭

   • 훅 팁 길이
   • 훅 언더컷 깊이
   • 훅 길이
   • 훅 유지 면 각도
   • 훅 삽입 면 각도
7. 캔틸레버 스냅 맞춤 루프의 경우 스냅 맞춤 대화상자의 해당 탭에서 클립 및 캐치 매개변수를 지정합니다.
   클립 탭

   • 클립 길이
   • 클립 폭
   • 벽에서의 빔 두께
   • 맨 위에서의 빔 두께

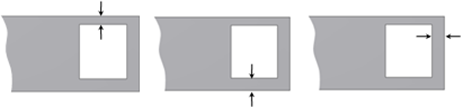

   캐치 탭

   • 측면 및 위에서의 캐치 폭
   • 캐치 개구부 길이
8. 확인을 클릭합니다.

3D 점에서 스냅 맞춤 작성

시작하기 전에 벽이 얇은 부품을 작성하거나 가져옵니다. "스케치 위" 배치 스타일에 가깝지 않은 위치의 원형 모서리에 스냅 맞춤 피쳐를 배치합니다. 예를 들어, 훅 방향이 스케치 X축 또는 Y축과 정렬되지 않은 모서리의 점을 사용합니다.

스냅 맞춤이 필요한 위치에서 내부 벽 모서리의 3D 작업점 및 구성 요소를 만듭니다. 예를 들어 내부 모서리에 접하는 선의 끝에 3D 작업점을 배치할 수 있습니다. 훅 방향은 원형 모서리의 중심 및 3D 작업점에 의해 정의되는 작업축이 될 수 있습니다.

1. 3D 모형 탭 소성 부품 패널 스냅 맞춤 을 클릭합니다.
2. 스냅 맞춤 대화상자의 쉐이프 탭에서 배치 점 위를 선택한 다음 캔틸레버 스냅 맞춤 훅 또는 캔틸레버 스냅 맞춤 루프를 스냅 맞춤 스타일을 선택합니다.
3. 중심 선택자 를 사용하여 중심점에 대한 3D 작업점을 선택합니다.
4. 방향 선택자 를 사용하여 방향에 대한 면을 선택합니다.

5. 훅 방향 또는 캐치 방향 선택자를 사용하여 훅 또는 캐치 방향으로 작업축을 선택합니다.
6. 쉐이프, 빔 및 훅 또는 쉐이프, 클립 및 캐치 매개변수를 원하는 대로 조정하고 확인을 클릭합니다.
