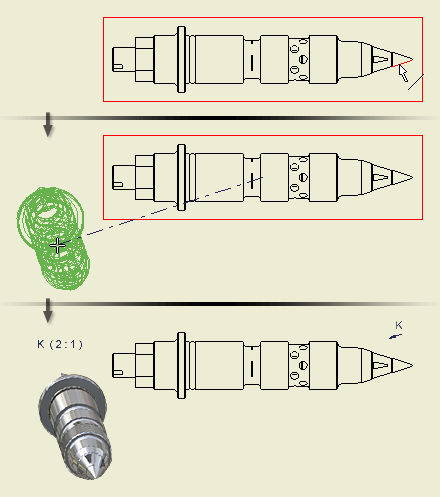

상위 뷰의 모서리 또는 선에서 투영하여 보조 뷰를 작성합니다.
보조 뷰 작성 및 편집
뷰는 선택한 모서리나 선에 수직으로 또는 평행하게만 배치할 수 있습니다.
뷰 형상 외부에 있는 투영선에서 보조 뷰를 작성하기 위해 단면도를 사용할 수 있습니다.
보조 뷰 주석의 기본 스타일은 스타일 및 표준 편집기에서 설정됩니다.
- 리본에서 뷰 배치 탭
작성 패널
보조
를 클릭합니다.
- 기존 뷰를 기준 뷰로 선택합니다.
- 보조 뷰 대화상자에서 축척, 표시 스타일 및 뷰 레이블을 설정하거나 현재 설정을 승인합니다.
- (선택 사항) 아이콘을 클릭하여 뷰의 화면표시 스타일을 지정합니다.
은선을 표시합니다.
은선을 제거합니다.
음영처리된 렌더링을 지정합니다.
- 뷰를 투영할 모서리나 선을 선택합니다.
- 적절한 위치로 미리보기를 이동한 다음 클릭하여 뷰를 배치하거나 보조 뷰 대화상자에서 확인을 클릭합니다.
