재질 특성은 시뮬레이션에 대한 모형의 각 부품의 구조적 특징을 정의합니다. 각 시뮬레이션에서 구성요소의 재질 세트가 다를 수 있습니다.
따라서 각 시뮬레이션에서는 주어진 부품 또는 조립품에 대해 지정된 재질을 재지정할 수 있습니다. 모형에 대한 변경 사항을 승격시키지 않는 경우 재지정은 특정 시뮬레이션에 대해서만 발생하고 조립품 모형에는 영향을 주지 않습니다. 구성요소를 모델링할 때 시뮬레이션을 사용하려는 경우 적절하게 정의된 재질을 사용합니다.
재질 지정 재지정
- 응력 해석 탭의
재질 패널에서 지정

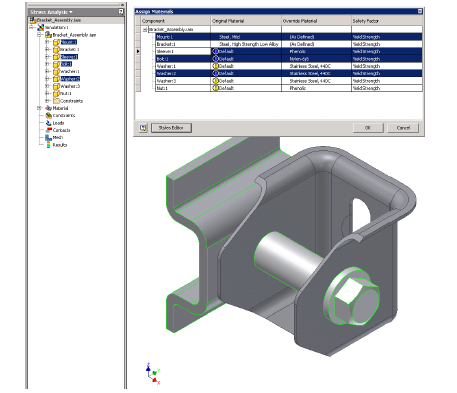

을 클릭합니다. - 재질 지정 대화상자의 재지정 재질 열에서 구성요소가 변경하려는 재질과 일치하는 셀을 클릭합니다. 셀의 드롭다운 리스트에서 재지정 재질을 클릭합니다.
강조 표시된 구성요소의 모든 발생에 대해 재지정 재질이 적용됩니다. 따라서 볼트 발생이 16개이고 한 볼트에 대한 재지정 재질이 있는 경우 작업 결과 16개의 모든 볼트 발생에 대한 재질이 재지정됩니다.
주: 재지정 재질 셀 간에 재지정 재질을 복사하여 붙여 넣을 수 있습니다. Ctrl 및 Shift 키를 사용하여 행을 여러 개 선택한 다음 선택한 행 중 하나에 있는 재료 드롭다운 리스트에서 재질을 선택할 수 있습니다. - 안전계수 계산에 사용되는 모든 필요한 재질 및 실패 기준(항복 강도 또는 극한 강도)을 재지정합니다.
안전계수를 항복 강도에서 극한 인장 강도로 변경하면 Inventor의 안전계수 계산 시 선택한 재질 유형(브리틀 또는 연성)에 따라 다른 공식을 사용한다는 경고가 표시됩니다.
- 원하는 수의 구성요소에 대해 재지정 작업을 반복합니다.
- 확인을 클릭합니다.
재질 수정 또는 새 재질 정의
사용하려는 재질이 소프트웨어에서 제공되지 안는 경우 새로운 재질을 정의하거나 기본 재질을 수정할 수 있습니다. 새 재질을 정의하거나 기존 재질을 수정하려면 새 재질 추가 또는 재질 편집을 참조하십시오.
재질은 항복 강도, 밀도 및 탄성계수 값이 0이 아닌 양의 값과 같은 시뮬레이션 요구 사항을 충족해야 합니다. 프와송의 비 값은 0.0~0.5입니다.
재질을 정의 또는 수정하는 경우 대화상자 옵션 중 하나는 안전계수입니다.
안전계수
모든 객체는 사용한 재질에 따라 재질 항복 강도 또는 극한 강도로 표현되는 응력 제한을 가집니다. 강에 40,000 psi의 항복 한계가 있다고 했을 때, 이 한계를 넘는 모든 응력은 일정 형태의 영구 변형을 불러 옵니다. 설계에서 항복 한계 초과로 인한 영구 변형을 감안하지 않는 경우(대부분의 경우), 최대 허용 응력은 40,000psi가 됩니다.
항복 강도를 사용하는 경우의 안전계수는 등가 응력(폰 미세스) 대 최대 허용 응력 비율로 계산할 수 있습니다. 이 값이 1을 넘어야 설계가 유효하다고 할 수 있습니다. 1미만이면 어느 정도의 영구 변형이 있음을 뜻합니다. 극한 강도를 사용하는 경우에는 최대 주 응력을 통해 안전계수 비율을 결정합니다.
안전계수는 항복 강도 또는 극한 인장 강도를 사용할지 여부를 지정합니다. 기본 설정은 항복 강도입니다. 설정은 해당 시뮬레이션의 구성요소 재질에 영향을 줍니다.
연성 재질의 경우
브리틀 재질의 경우
UTS = 극한 인장 강도(재질 특성에서처럼)
주 응력을 얻기 위해 σ1 및 σ3 값을 비교하여 특수한 조합의 인장, 굽힘, 비틀림 또는 전단을 고려합니다.
최대 주 응력 = σ1(σ3 > 0인 경우),
= σ3(σ1<0인 경우)
= σ1- σ3(다른 모든 경우)
σ1 = 첫 번째 주 응력
σ3 = 세 번째 주 응력
모든 재질 지정 표시
- 응력 해석 탭 재질 패널에서 지정 을 클릭합니다.
또는
검색기에서 상위 재질 노드
를 두 번 클릭하거나 이 노드를 마우스 오른쪽 버튼으로 클릭하고 재질 지정을 선택합니다. 다른 재질을 재지정하는 모든 재질 리스트가 표시됩니다. 예를 들어 구리 구성요소가 있는데 구리를 강으로 재지정하면 강에 해당하는 고유 노드가 있습니다. 강 노드에는 해당 재질을 사용하는 각 부품에 대한 노드가 있습니다.
- 재질 지정 대화상자에서 검색기 재질 노드를 확장하여 부품 모형 단계
및 구성요소 재질 재지정
에서 구성요소 재질 지정을 표시합니다. 모든 재질이 정의되어 있으면 재질 재지정을 생략할 수 있습니다.
다음과 같은 경우에는 경고 아이콘
이 검색기에 표시됩니다.
- 모든 재질 표시가 선택되어 있으며 부품에 내부 재지정 없이 정의되지 않은 기본 재질이 있습니다.
시뮬레이션에 필요한 일부 재질 특성이 누락되었습니다. 경고를 제거하려면 부품 모형 단계에서 기본 재질을 업데이트하거나 재질 재지정을 적용합니다.
- 재질 특성이 올바르지 않습니다.
특성이 시뮬레이션 한계를 벗어납니다. 예를 들어, 재질 밀도를 0으로 변경하면 해당 재질에 아이콘이 표시됩니다. 경고를 제거하려면 재질 특성을 업데이트하거나 다른 재질을 지정하거나 재질 재지정을 적용합니다.
- 재질이 누락되었습니다.
지정된 재질이 Inventor 재질 리스트에 누락되었습니다. 경고를 제거하려면 재질 리스트를 업데이트하거나 다른 재질을 지정하거나 재질 재지정을 적용합니다.
재지정 재질 삭제
재질 삭제를 사용하는 경우 구성요소가 이전 재질로 되돌아갑니다.
- 단일 구성요소의 경우 재지정 재질 노드를 확장하고 구성요소를 찾은 다음 구성요소 노드를 마우스 오른쪽 버튼으로 클릭하고 재질 삭제를 클릭합니다.
- 재질의 경우 재질 노드를 마우스 오른쪽 버튼으로 클릭하고 재질 삭제를 클릭합니다. 해당 재질의 모든 재지정이 제거됩니다.
중복 재질 제거 및 재질 승격
- 중복 재지정 제거
- 재질 노드 또는 하위 노드를 마우스 오른쪽 버튼으로 클릭합니다. 구성요소 노드의 재지정을 조사하고 중복된 재지정 재질을 삭제합니다. 각 시뮬레이션을 업데이트하는 데 사용합니다.
- 재질 승격
- 각 구성요소의 경우 재지정 재질을 구성요소 파일에 CAD 편집으로 승격할 수 있습니다.
- 검색기에서 구성요소를 마우스 오른쪽 버튼으로 클릭하고 재질 승격을 클릭합니다.
재지정 셀은 업데이트되어 정의된 대로로 표시됩니다. 재지정을 사용하는 다른 시뮬레이션은 업데이트되지 않습니다.
재질이 승격된 각 구성요소가 재질 검색기 폴더에서 제거됩니다. 노드에 아무런 재질이 없는 경우 노드가 제거됩니다.주: 모든 재질 표시를 활성화한 상태에서는 재질 검색기 폴더에서 구성요소가 제거되지 않습니다. 재질이 더 이상 재지정 재질이 아님을 나타내도록 아이콘만 변경됩니다.
- 검색기에서 구성요소를 마우스 오른쪽 버튼으로 클릭하고 재질 승격을 클릭합니다.
