플랙시블 호스 길이를 조정하거나 잠그려면

플랙시블 호스 루트가 작성되면 호스 세그먼트의 인장을 변경하여 호스를 편집하고 길이를 조정하거나 호스 길이를 잠글 수 있습니다.

새로운 기능: 2019

호스 길이를 잠그려면

호스 길이를 정확하게 계산하려면 호스 길이를 잠가서 구성 요소가 이동되어도 호스 길이가 변경되지 않도록 해야 합니다. 호스 길이를 잠그면 가변성에 따라 호스 길이가 변경되지 않도록 할 수 있습니다. 호스 길이를 잠그는 방법에는 2가지가 있습니다. 즉, 호스 길이 대화상자를 사용하여 직접 플랙시블 호스 길이를 잠그거나, 그래픽 창에서 플렉시블 호스에 길이 치수를 추가하여 호스 길이를 잠글 수 있습니다.

호스 길이가 잠겨질 경우:

팁: 비용 예측을 위해 조립품의 호스 길이를 정확히 계산해야 할 경우 호스 길이를 잠그십시오.

호스 길이 대화상자에서 플랙시블 호스 길이를 잠그려면

  1. 조정할 플랙시블 호스 루트를 활성화합니다.
  2. 리본에서 루트 탭 관리 패널 호스 길이를 클릭합니다.
  3. 호스 길이 대화상자에서 호스 길이 잠금을 선택합니다.
  4. 변경 사항을 적용하려면 적용을 클릭합니다.

길이 치수 명령을 사용하여 플랙시블 호스 길이를 잠그려면

  1. 조정할 플랙시블 호스 루트를 활성화합니다.
  2. 리본 3D 스케치 탭 구속조건 패널 일반 치수
  3. 플랙시블 호스 루트에 길이 치수를 추가합니다.

플랙시블 호스 루트에 길이 치수를 추가하면 호스 길이 설정 대화상자에서 호스 길이 잠금이 사용으로 설정됩니다.

호스 길이를 수동으로 조정하려면

  1. 조정할 플랙시블 호스 루트를 활성화합니다.
  2. 리본에서 루트 탭 관리 패널 호스 길이를 클릭합니다.

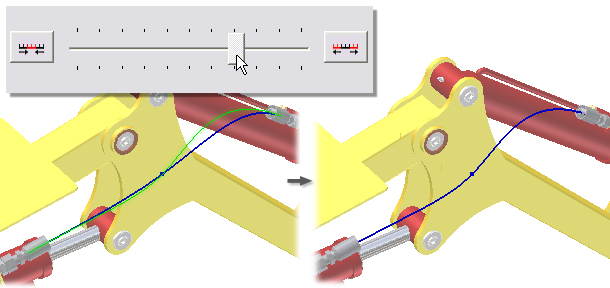

  3. 호스 길이 편집 대화상자에서 슬라이더를 클릭하고 끌어 호스 길이를 조정합니다. 슬라이더로 활성 호스 세그먼트의 길이에 영향을 주는 호스의 인장을 다이나믹하게 조정합니다.
    • 슬라이더를 왼쪽 끝으로 끌면 인장이 높아져 호스 세그먼트가 짧아지고
    • 슬라이더를 오른쪽 끝으로 끌면 인장이 낮아져 호스 세그먼트가 길어집니다.
    주: 설정된 증분값만큼 강성을 높이거나 낮추려면 화살표를 클릭합니다.
  4. 변경 사항을 적용하려면 적용을 클릭합니다.
상위 주제: 플랙시블 호스 루트 편집 정보
